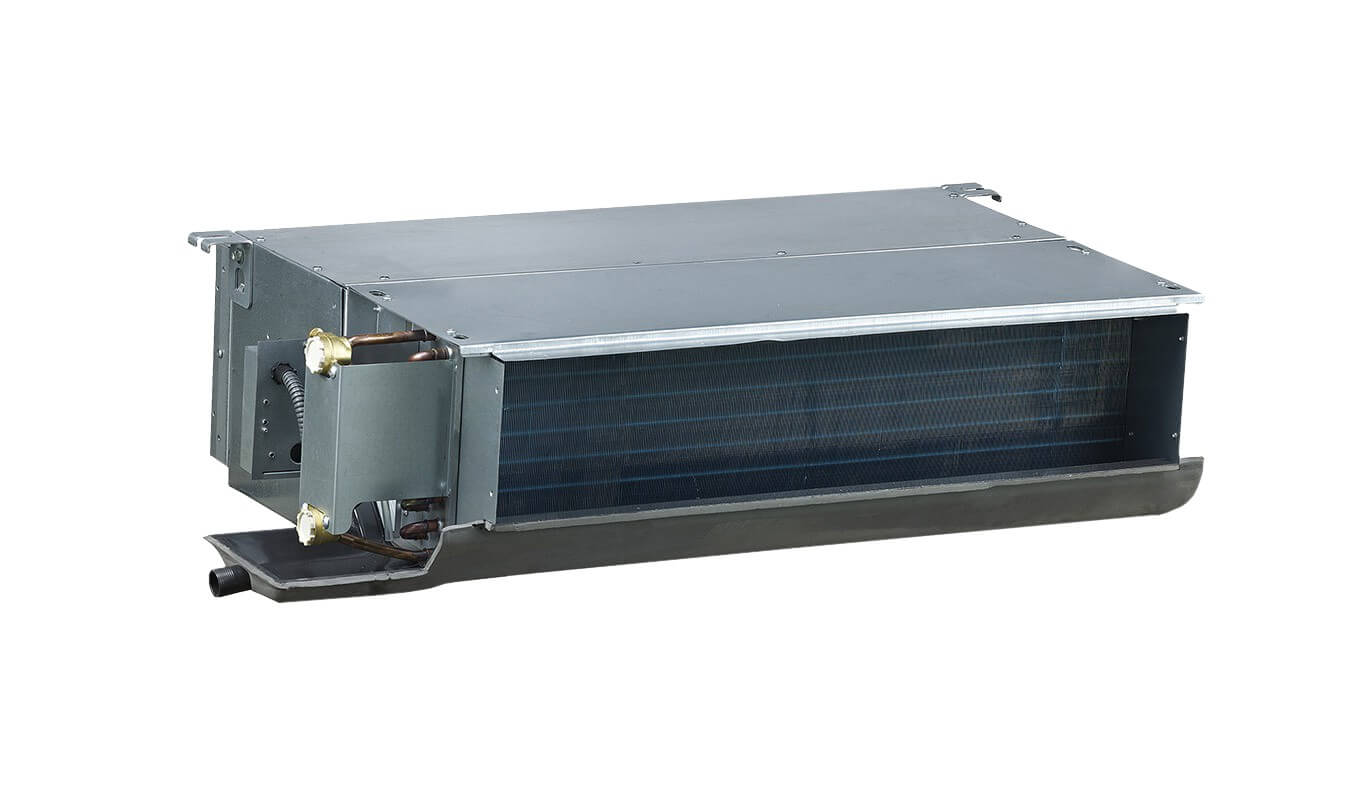

Ventiloconvector Cooper&Hunter de tip Duct CH-FD(V)H112K2
Ventiloconvector tip duct Cooper&Hunter CH-FDH112K2 este o unitate hidronică pentru montaj ascuns în tavan fals și distribuție prin tubulatură. Oferă 11.20 kW la răcire, 19.20 kW la încălzire și un debit de aer de 2040/1652/1142 m³/h.
Caracteristici cheie
- Capacități H/M/L: 11.20/10.00/8.50 kW răcire / 19.20/17.10/14.50 kW încălzire
- Presiune statică externă: 30/50 Pa pentru CH-FDH112K2.
- Debit de aer H/M/L: 2040/1652/1142 m³/h
- Nivel sonor: 48/42/35 dB(A) la 30 Pa / 52/46/40 dB(A) la 50 Pa, H/M/L
- Alimentare: 230 V / 50 Hz / 1 fază în cazul CH-FDH112K2.
Beneficii
- Integrare discretă: unitatea rămâne ascunsă, iar aerul este livrat prin grile pentru CH-FDH112K2.
- Distribuție configurabilă: tubulatura permite poziționarea refulării în funcție de proiect în configurația CH-FDH112K2.
- Sistem hidronic: funcționează cu apă rece sau caldă de la pompă de căldură ori chiller la modelul CH-FDH112K2.
Cooper&Hunter CH-FDH112K2 – fan coil duct pentru distribuție în zone ample
Cooper&Hunter CH-FDH112K2 deservește rețele de aer cu mai multe puncte de refulare, în limita presiunii disponibile. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 11.20 kW la răcire, 19.20 kW la încălzire și un debit de aer de 2040/1652/1142 m³/h, modelul poate fi analizat pentru săli ample, spații comerciale și proiecte cu distribuție pe mai multe grile. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH112K2
Mai multe puncte de aer dintr-un singur terminal
În proiectarea cu CH-FDH112K2, montajul în tavanul fals păstrează echipamentul în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Raportat la CH-FDH112K2, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Presiune statică și debit analizate împreună
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 11.20/10.00/8.50 kW la răcire și 19.20/17.10/14.50 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
Pentru configurația CH-FDH112K2, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Capacități relevante pentru dimensionare zonală
Pe treptele High/Medium/Low, modelul furnizează 11.20/10.00/8.50 kW la răcire și 19.20/17.10/14.50 kW la încălzire.
În aplicațiile deservite de CH-FDH112K2, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Debite H/M/L pentru regimuri diferite
Debitul de aer este 2040/1652/1142 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 48/42/35 dB(A), iar la 50 Pa 52/46/40 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
Pentru CH-FDH112K2, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Echilibrare hidraulică la capacitate ridicată
Debitul de apă este 32.1/28.6/24.3 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
La unitatea CH-FDH112K2, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Coordonare cu structura și traseele existente
La 30 Pa, puterea absorbită este 206/157/126 W, iar la 50 Pa 243/173/128 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 1657 × 240 mm și are o greutate netă de 33.8 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
| Brand | Cooper&Hunter |
|---|
