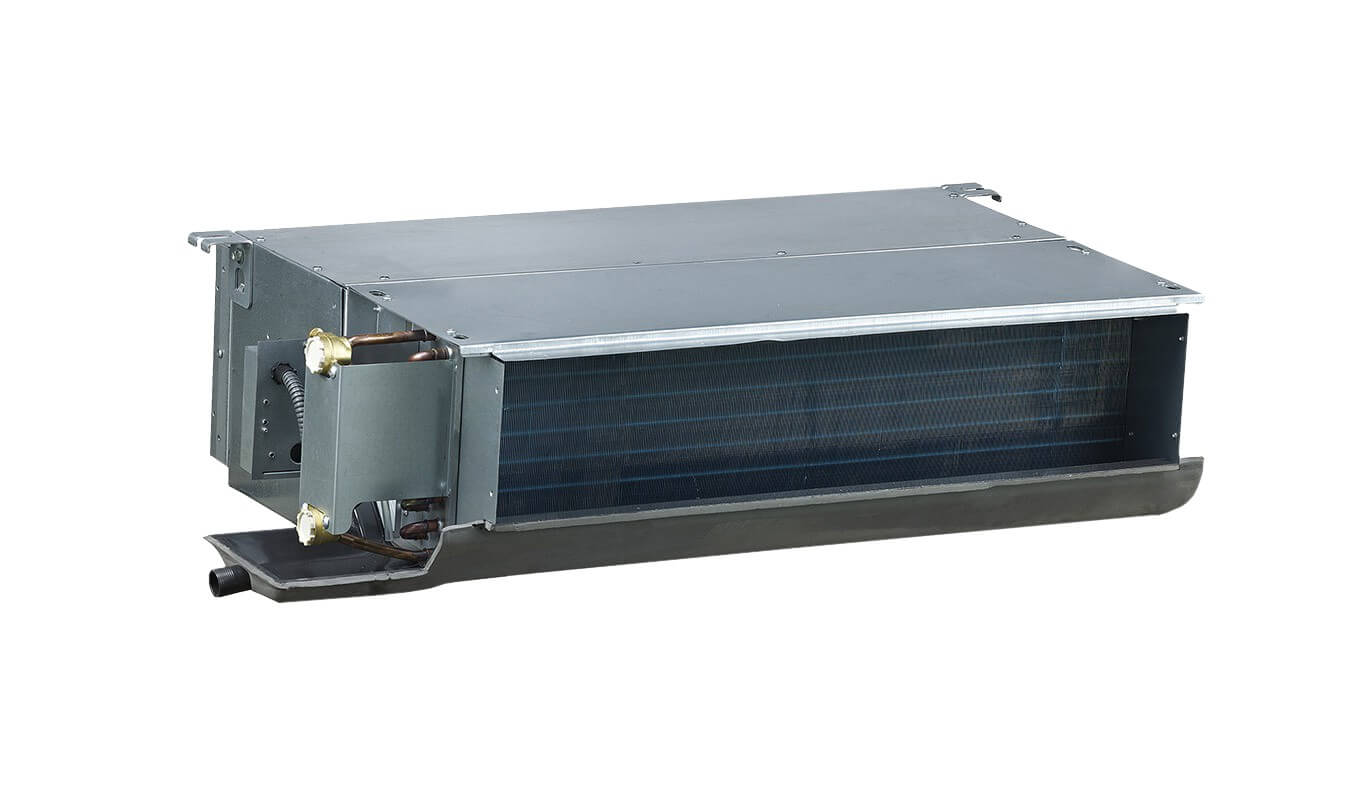

Ventiloconvector Cooper&Hunter de tip Duct CH-FD(V)H93K2
Ventiloconvector tip duct Cooper&Hunter CH-FDH93K2 este o unitate hidronică pentru montaj ascuns în tavan fals și distribuție prin tubulatură. Oferă 9.20 kW la răcire, 16.00 kW la încălzire și un debit de aer de 1700/1416/978 m³/h.
Caracteristici cheie
- Capacități H/M/L: 9.20/8.00/6.80 kW răcire / 16.00/13.80/11.70 kW încălzire
- Presiune statică externă: 30/50 Pa în cazul CH-FDH93K2.
- Debit de aer H/M/L: 1700/1416/978 m³/h
- Nivel sonor: 47/42/35 dB(A) la 30 Pa / 51/45/40 dB(A) la 50 Pa, H/M/L
- Alimentare: 230 V / 50 Hz / 1 fază la modelul CH-FDH93K2.
Beneficii
- Integrare discretă: unitatea rămâne ascunsă, iar aerul este livrat prin grile în cazul CH-FDH93K2.
- Distribuție configurabilă: tubulatura permite poziționarea refulării în funcție de proiect pentru CH-FDH93K2.
- Sistem hidronic: funcționează cu apă rece sau caldă de la pompă de căldură ori chiller în configurația CH-FDH93K2.
Cooper&Hunter CH-FDH93K2 – unitate ascunsă de capacitate ridicată pentru rețele de aer
Cooper&Hunter CH-FDH93K2 aduce un debit ridicat într-o configurație ascunsă, potrivită instalațiilor zonate. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 9.20 kW la răcire, 16.00 kW la încălzire și un debit de aer de 1700/1416/978 m³/h, modelul poate fi analizat pentru spații comerciale extinse și zone profesionale cu sarcini importante. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH93K2
Unitate ascunsă pentru capacitate ridicată
La unitatea CH-FDH93K2, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
În proiectarea cu CH-FDH93K2, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Trasee dimensionate pe baza presiunii reale
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 9.20/8.00/6.80 kW la răcire și 16.00/13.80/11.70 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
În exploatarea CH-FDH93K2, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Răspuns termic susținut de ventilare
Pe treptele High/Medium/Low, modelul furnizează 9.20/8.00/6.80 kW la răcire și 16.00/13.80/11.70 kW la încălzire.
La integrarea modelului CH-FDH93K2, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Mai multe ventilatoare pentru volume mari
Debitul de aer este 1700/1416/978 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 47/42/35 dB(A), iar la 50 Pa 51/45/40 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
Din perspectiva modelului CH-FDH93K2, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Apă rece sau caldă, distribuită pe zone
Debitul de apă este 26.5/22.9/19.4 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
În cazul modelului CH-FDH93K2, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Dimensiuni proprii unei unități de capacitate ridicată
La 30 Pa, puterea absorbită este 169/149/133 W, iar la 50 Pa 204/141/125 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 1367 × 240 mm și are o greutate netă de 26 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
| Brand | Cooper&Hunter |
|---|
