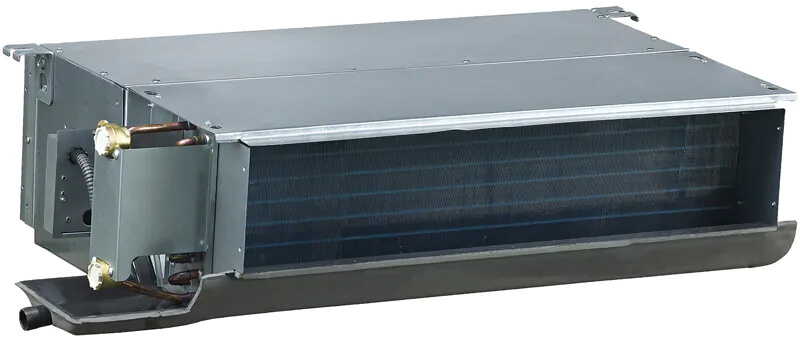

Ventiloconvector Cooper&Hunter de tip Duct CH-FD(V)H34K2
Ventiloconvector tip duct Cooper&Hunter CH-FDH34K2 este o unitate hidronică pentru montaj ascuns în tavan fals și distribuție prin tubulatură. Oferă 3.40 kW la răcire, 5.60 kW la încălzire și un debit de aer de 510/416/286 m³/h.
Caracteristici cheie
- Capacități H/M/L: 3.40/3.00/2.50 kW răcire / 5.60/5.00/4.10 kW încălzire
- Presiune statică externă: 30/50 Pa în configurația CH-FDH34K2.
- Debit de aer H/M/L: 510/416/286 m³/h
- Nivel sonor: 40.5/33/26 dB(A) la 30 Pa / 42/34/31 dB(A) la 50 Pa, H/M/L
- Alimentare: 230 V / 50 Hz / 1 fază pentru CH-FDH34K2.
Beneficii
- Integrare discretă: unitatea rămâne ascunsă, iar aerul este livrat prin grile în configurația CH-FDH34K2.
- Distribuție configurabilă: tubulatura permite poziționarea refulării în funcție de proiect la modelul CH-FDH34K2.
- Sistem hidronic: funcționează cu apă rece sau caldă de la pompă de căldură ori chiller în cazul CH-FDH34K2.
Cooper&Hunter CH-FDH34K2 – unitate hidronică pentru tavan fals și trasee de tubulatură la 30/50 Pa
Cooper&Hunter CH-FDH34K2 transferă energia din circuitul de apă către aerul distribuit prin tubulatură, fără a ocupa suprafețele pereților. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 3.40 kW la răcire, 5.60 kW la încălzire și un debit de aer de 510/416/286 m³/h, modelul poate fi analizat pentru spații rezidențiale medii, cabinete și birouri. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH34K2
Integrare în tavan fals fără impact vizual
Pentru configurația CH-FDH34K2, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și face posibilă alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
La integrarea modelului CH-FDH34K2, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Presiune statică selectată după pierderile traseului
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 3.40/3.00/2.50 kW la răcire și 5.60/5.00/4.10 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
Din perspectiva modelului CH-FDH34K2, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Răcire și încălzire pe trei trepte
Pe treptele High/Medium/Low, modelul furnizează 3.40/3.00/2.50 kW la răcire și 5.60/5.00/4.10 kW la încălzire.
În cazul modelului CH-FDH34K2, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Ventilatoare centrifugale pentru circulație stabilă
Debitul de aer este 510/416/286 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 40.5/33/26 dB(A), iar la 50 Pa 42/34/31 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
În proiectarea cu CH-FDH34K2, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Circuit de apă dimensionat pentru transferul termic
Debitul de apă este 9.7/8.6/7.1 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
În exploatarea CH-FDH34K2, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Date de montaj pentru coordonarea plafonului
La 30 Pa, puterea absorbită este 57/40/32 W, iar la 50 Pa 64/50/38 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 772 × 240 mm și are o greutate netă de 14.1 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
| Brand | Cooper&Hunter |
|---|
