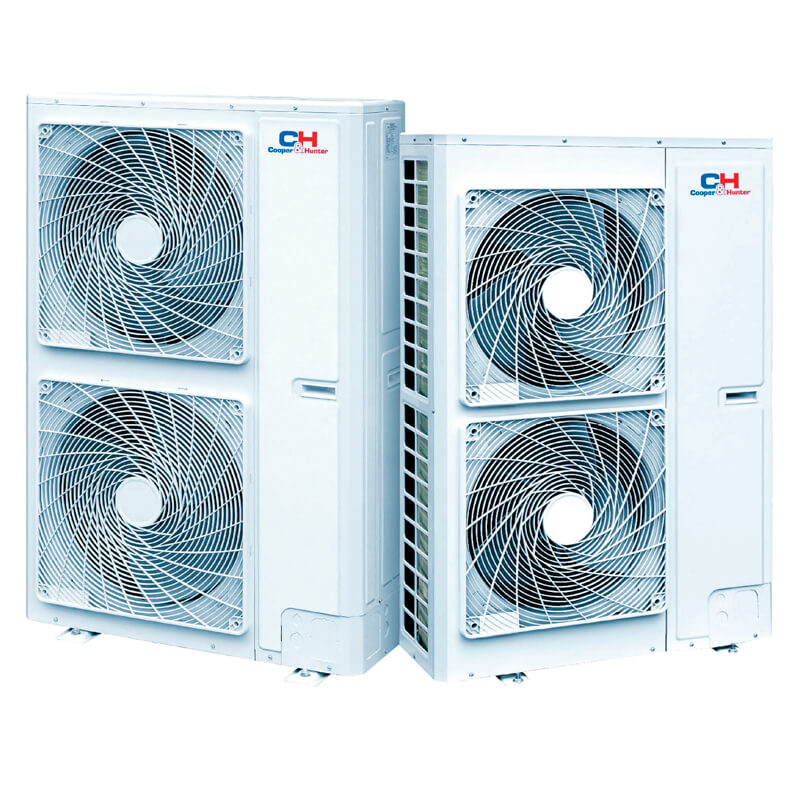

Unitate externă VRF mini Cooper&Hunter CHV-5S140NK2
CHV-5S140NK2 este unitatea externă mini-VRF de 5 HP (14 kW răcire), monofazată, pentru instalații cu până la 8 terminale interioare.
Valorile de capacitate, eficiență și curent absorbit oferă proiectantului reperele necesare pentru selecția terminalelor.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Capacitate: 14 kW răcire și 16.5 kW încălzire (5 HP)
- Eficiență sezonieră: SEER 6.79/6.88 și SCOP 4.24/4.24 pentru duct/casetă
- Conectivitate: maximum 8 unități interioare
- Compresie: 1 × Inverter Rotary
- Alimentare: 220-240V / 1Ph / 50Hz
- Montaj: 900×340×1345 mm, 122 kg net
Beneficii
- Compresor ALL DC Inverter: Reglează continuu capacitatea furnizată și urmărește variațiile de sarcină ale spațiilor deservite.
- Corecție Digitală a Factorului de Putere PFC: Îmbunătățește utilizarea alimentării electrice și susține funcționarea stabilă în domeniul de tensiune prevăzut.
- Interval de Funcționare -20°C ~ +52°C: Menține funcționarea disponibilă într-un domeniu larg de temperaturi, pentru nevoile sezoniere ale clădirii.
- Degivrare Inteligentă Îmbunătățită: Coordonează ciclurile de degivrare pentru a limita întreruperile inutile ale încălzirii în sezonul rece.
- Gabarit și Greutate Reduse: Simplifică manipularea și amplasarea unității în proiecte cu acces tehnic sau spațiu de montaj limitat.
CHV-5S140NK2: unitate externă mini-VRF pentru proiecte HVAC
CHV-5S140NK2 acoperă treapta de mijloc a seriei monofazate verticale, cu 5 HP și 14 kW la răcire pentru până la 8 terminale interioare, potrivită locuințelor mari și spațiilor comerciale mici.
Selecția modelului CHV-5S140NK2 pornește de la sarcina termică a clădirii și limita de 8 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Mini-VRF pentru controlul mai multor încăperi
Cei 14 kW și cele 8 terminale permit deservirea mai multor birouri sau camere dintr-un singur punct exterior, cu o carcasă verticală de doar 340 mm adâncime.
Protecțiile, cablurile de alimentare și comunicația se dimensionează în proiect, iar integrarea în automatizarea clădirii se confirmă împreună cu interfețele și controlerele compatibile.
Performanță de 5 HP pentru sarcina proiectată
Modelul oferă 14 kW la răcire și 16.5 kW la încălzire, în clasa de 5 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.79 și SCOP 4.24; cu unități tip casetă, SEER 6.88 și SCOP 4.24.
Compresor Inverter Rotary pentru adaptarea capacității
Compresorul Inverter Rotary ajustează turația după sarcină, cu placa de control răcită direct cu agent frigorific pentru fiabilitate la sarcini mari.
Încărcătura de R410A este de 3.3 kg. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Circuit frigorific dimensionat pentru 8 terminale
Se pot lega până la 8 unități interioare, prin conducte de 9.52 mm pe lichid și 15.9 mm pe gaz.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.
Control operațional și integrare în sistemul clădirii
Puterea sonoră cu unități duct este 75 dB(A). Funcția se coordonează cu automatizarea și controlerele compatibile alese pentru arhitectura instalației.
Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 6.3 kW, curentul maxim 31.8 A, iar siguranța recomandată 32 A. Intervalul de funcționare acoperă -20°C ~ +52°C, cu pornire în buclă închisă pentru stabilitate la sarcini variabile.
Masă netă de 122 kg și coordonarea accesului tehnic
Unitatea măsoară 900×340×1345 mm și are o greutate netă de 122 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Cele 122 kg și carcasa verticală impun verificarea suportului și a spațiului de service lateral înainte de montaj.
CHV-5S140NK2, alegere documentată pentru proiectare și execuție
Pentru configurarea modelului CHV-5S140NK2, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter oferă asistență la selecția celor 8 terminale interioare și la verificarea protecției electrice de 32 A.
| Brand | Cooper&Hunter |
|---|
