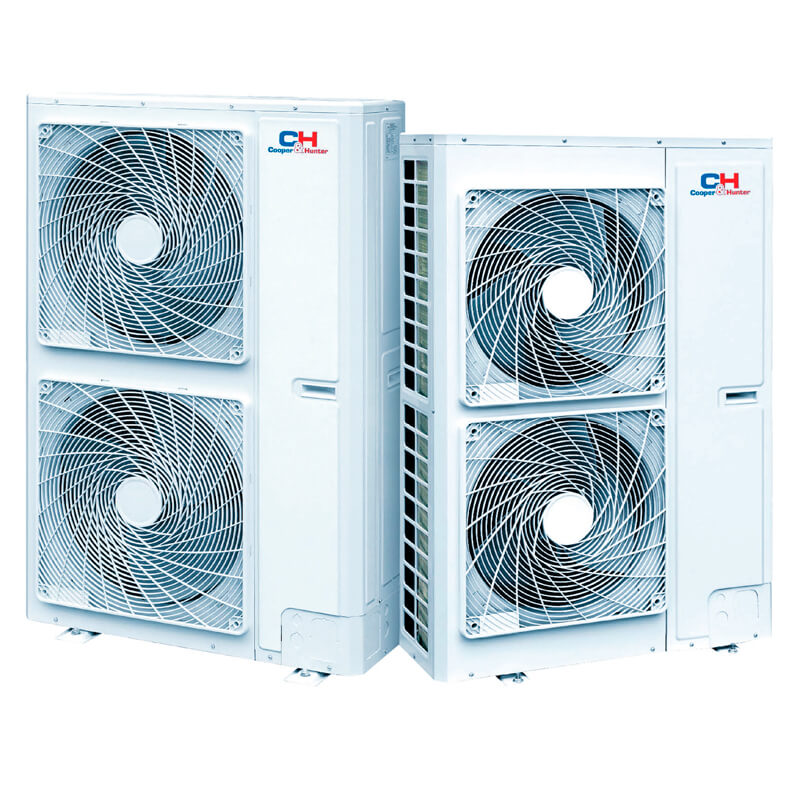

Unitate externă VRF mini Cooper&Hunter CHV-5S160NK2
CHV-5S160NK2 este unitatea externă mini-VRF de 6 HP (16 kW răcire), monofazată, cu racord de gaz mărit la 19.05 mm.
Cei 9 conectori interiori și racordul de gaz de 19.05 mm susțin o selecție precisă în etapa de proiectare HVAC.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Capacitate: 16 kW răcire și 18.5 kW încălzire (6 HP)
- Eficiență sezonieră: SEER 6.55/6.96 și SCOP 4.06/4.04 pentru duct/casetă
- Conectivitate: maximum 9 unități interioare
- Compresie: 1 × Inverter Rotary
- Alimentare: 220-240V / 1Ph / 50Hz
- Montaj: 900×340×1345 mm, 122 kg net
Beneficii
- Compresor ALL DC Inverter: Reglează continuu capacitatea furnizată și urmărește variațiile de sarcină ale spațiilor deservite.
- Corecție Digitală a Factorului de Putere PFC: Îmbunătățește utilizarea alimentării electrice și susține funcționarea stabilă în domeniul de tensiune prevăzut.
- Interval de Funcționare -20°C ~ +52°C: Menține funcționarea disponibilă într-un domeniu larg de temperaturi, pentru nevoile sezoniere ale clădirii.
- Degivrare Inteligentă Îmbunătățită: Coordonează ciclurile de degivrare pentru a limita întreruperile inutile ale încălzirii în sezonul rece.
- Gabarit și Greutate Reduse: Simplifică manipularea și amplasarea unității în proiecte cu acces tehnic sau spațiu de montaj limitat.
CHV-5S160NK2: unitate externă mini-VRF pentru proiecte HVAC
CHV-5S160NK2 este vârful seriei monofazate verticale, cu 6 HP și 16 kW la răcire și racord de gaz mărit la 19.05 mm, pentru instalații cu până la 9 terminale interioare.
Selecția modelului CHV-5S160NK2 pornește de la sarcina termică a clădirii și limita de 9 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Platformă compactă pentru proiecte multizonale
La 16 kW și 9 terminale interioare, modelul reunește cel mai mare număr de zone din seria monofazată, păstrând amprenta la sol de 900×340 mm.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.
Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 16 kW la răcire și 18.5 kW la încălzire, în clasa de 6 HP. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.55 și SCOP 4.06; cu unități tip casetă, SEER 6.96 și SCOP 4.04.
Tehnologie inverter pentru adaptarea continuă a capacității
Controlul cuplului la tensiune minimă permite pornirea lină a compresorului Inverter Rotary chiar la capacitatea de vârf de 6 HP.
Circuitul conține 3.3 kg de R410A. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Racorduri de 9.52 mm pe lichid și 19.05 mm pe gaz
Cele 9 unități interioare admise necesită o conductă de gaz mărită la 19.05 mm, în timp ce lichidul rămâne la 9.52 mm.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.
Funcționare monitorizată pentru exploatarea instalației
Puterea sonoră cu unități duct este 76 dB(A). Parametrul trebuie corelat cu restul configurației și cu limitele precizate în documentația tehnică a sistemului.
Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 6.8 kW, curentul maxim 33.6 A, iar siguranța recomandată 40 A. Modelul lucrează de la -20°C la +52°C și integrează retur de ulei fără comutare pentru exploatare continuă.
Dimensiuni clare pentru amplasare și mentenanță
Unitatea măsoară 900×340×1345 mm și are o greutate netă de 122 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Gabaritul vertical, identic cu al modelelor mai mici din serie, păstrează aceleași cote de montaj, la o greutate de 122 kg.
Coordonare tehnică de la selecție la punerea în funcțiune
Pentru configurarea modelului CHV-5S160NK2, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate confirma configurația celor 9 terminale și traseul de gaz de 19.05 mm pentru proiect.
| Brand | Cooper&Hunter |
|---|
