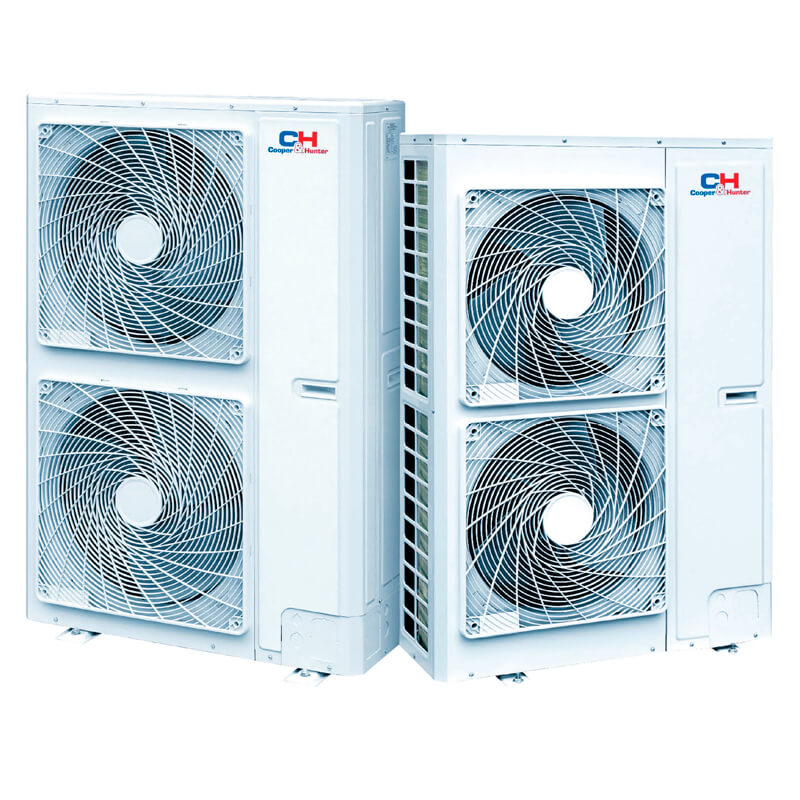

Unitate externă VRF mini Cooper&Hunter CHV-5S120NK2

CHV-5S120NK2 este unitatea externă mini-VRF de 4 HP (12.1 kW răcire), cu alimentare monofazată, pentru instalații cu până la 7 terminale interioare.

Capacitatea, numărul de unități interioare și racordurile frigorifice sunt corelate pentru dimensionarea rapidă a unei instalații compacte.

Caracteristici cheie

Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.

Capacitate: 12.1 kW răcire și 14.0 kW încălzire (4 HP)
Eficiență sezonieră: SEER 6.7/6.7 și SCOP 3.93/3.97 pentru duct/casetă
Conectivitate: maximum 7 unități interioare
Compresie: 1 × Inverter Rotary
Alimentare: 220-240V / 1Ph / 50Hz
Montaj: 900×340×1345 mm, 112 kg net

Beneficii

Compresor ALL DC Inverter: Reglează continuu capacitatea furnizată și urmărește variațiile de sarcină ale spațiilor deservite.
Corecție Digitală a Factorului de Putere PFC: Îmbunătățește utilizarea alimentării electrice și susține funcționarea stabilă în domeniul de tensiune prevăzut.
Interval de Funcționare -20°C ~ +52°C: Menține funcționarea disponibilă într-un domeniu larg de temperaturi, pentru nevoile sezoniere ale clădirii.
Degivrare Inteligentă Îmbunătățită: Coordonează ciclurile de degivrare pentru a limita întreruperile inutile ale încălzirii în sezonul rece.
Gabarit și Greutate Reduse: Simplifică manipularea și amplasarea unității în proiecte cu acces tehnic sau spațiu de montaj limitat.

Compară

Adaugă la favorite

SKU: CHV-5S120NK2 Categorii: Unități exterioare, VRF

Descriere

CHV-5S120NK2: unitate externă mini-VRF pentru proiecte HVAC

CHV-5S120NK2 este cea mai compactă unitate din trio-ul monofazat de mini-VRF vertical: 4 HP și 12.1 kW la răcire pentru proiecte cu până la 7 încăperi, fără a recurge la o centrală VRF modulară.

Selecția modelului CHV-5S120NK2 pornește de la sarcina termică a clădirii și limita de 7 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

Platformă compactă pentru proiecte multizonale

Cu 12.1 kW și 7 racorduri interioare, modelul acoperă un apartament amplu sau un birou mic dintr-o singură unitate exterioară verticală, fără spațiul cerut de o centrală VRF.

Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.

Capacitate de 12.1 kW la răcire și 14.0 kW la încălzire

Modelul oferă 12.1 kW la răcire și 14.0 kW la încălzire, în clasa de 4 HP.

Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.7 și SCOP 3.93; cu unități tip casetă, SEER 6.7 și SCOP 3.97.

Tehnologie inverter pentru adaptarea continuă a capacității

Un singur compresor Inverter Rotary asigură modularea capacității, iar corecția digitală a factorului de putere (PFC) menține consumul controlat.

Circuitul este încărcat din fabrică cu 3.3 kg de R410A. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.

Conectarea a până la 7 unități interioare

Modelul acceptă până la 7 unități interioare pe o rețea cu conductă de lichid de 9.52 mm și conductă de gaz de 15.9 mm.

Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.

Alimentare 220-240V / 1Ph / 50Hz și parametri electrici pentru coordonare

Puterea sonoră cu unități duct este 74 dB(A). Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.

Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 5.7 kW, curentul maxim 28.1 A, iar siguranța recomandată 32 A. Unitatea rămâne operațională între -20°C și +52°C, cu placa de control răcită direct cu agent frigorific.

Gabarit 900×340×1345 mm pentru planificarea montajului

Unitatea măsoară 900×340×1345 mm și are o greutate netă de 112 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.

Amprenta la sol de 900×340 mm și înălțimea de 1345 mm cer un suport rigid și spațiu liber deasupra pentru evacuarea aerului.

Integrarea modelului CHV-5S120NK2 într-o soluție HVAC coerentă

Pentru configurarea modelului CHV-5S120NK2, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate ajuta la alegerea celor până la 7 terminale interioare compatibile și la dimensionarea traseelor frigorifice.

Informații suplimentare

Brand	Cooper&Hunter
