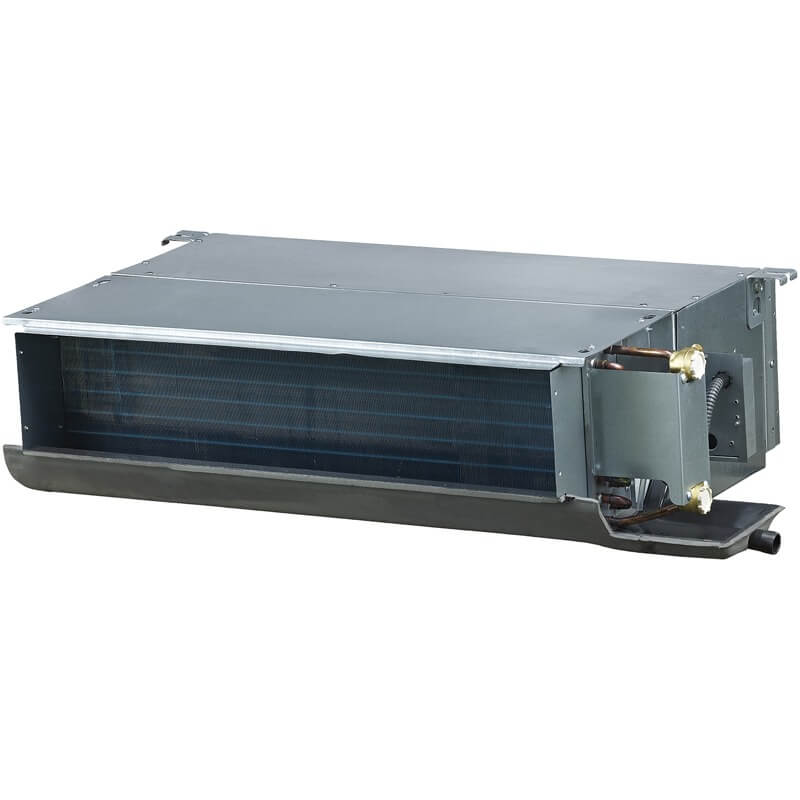

Ventiloconvector Cooper&Hunter tip duct CH-FDH120K2
Ventiloconvector tip duct Cooper&Hunter CH-FDH120K2 este o unitate hidronică pentru montaj ascuns în tavan fals și distribuție prin tubulatură. Oferă 12.30 kW la răcire, 19.50 kW la încălzire și un debit de aer de 2380/1785/1190 m³/h.
Caracteristici cheie
- Capacități H/M/L: 12.30/10.46/9.27 kW răcire / 19.50/16.85/14.63 kW încălzire
- Presiune statică externă: 30 Pa.
- Debit de aer H/M/L: 2380/1785/1190 m³/h
- Ventilare: două motoare cu patru trepte și patru ventilatoare centrifugale.
- Alimentare: 220-240 V / 50 Hz / 1 fază.
Beneficii
- Integrare discretă: unitatea rămâne ascunsă, iar aerul este livrat prin grile.
- Distribuție configurabilă: tubulatura permite poziționarea refulării în funcție de proiect.
- Sistem hidronic: funcționează cu apă rece sau caldă de la pompă de căldură ori chiller.
Cooper&Hunter CH-FDH120K2 – fan coil duct de capacitate mare pentru distribuție discretă
Cooper&Hunter CH-FDH120K2 livrează putere hidronică ridicată printr-o unitate ascunsă și o distribuție atent proiectată. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 12.30 kW la răcire, 19.50 kW la încălzire și un debit de aer de 2380/1785/1190 m³/h, modelul poate fi analizat pentru spații comerciale și profesionale cu sarcini termice consistente. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH120K2
Rețea de aer dimensionată pentru debit mare
În exploatare, montajul în tavanul fals păstrează echipamentul în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
În această configurație, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Presiune de 30 Pa pentru aplicații de capacitate mare
La integrarea în proiect, CH-FDH120K2 lucrează cu o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
În aplicațiile deservite, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Putere termică pentru proiecte cu necesar consistent
Pe treptele High/Medium/Low, modelul furnizează 12.30/10.46/9.27 kW la răcire și 19.50/16.85/14.63 kW la încălzire.
Pentru acest model, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Ansamblu centrifugal pentru capacitate mare
Debitul de aer este 2380/1785/1190 m³/h pe treptele High/Medium/Low. Cele două motoare cu patru trepte antrenează patru ventilatoare centrifugale care asigură circulația aerului prin tubulatură. Nivelul de zgomot declarat este 49 dB(A), valoare care trebuie corelată cu condițiile de instalare.
Ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Racordare hidronică și evacuarea condensului
În proiect, schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Echipamentul trebuie echilibrat împreună cu celelalte ramuri ale instalației.
În modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Susținere și acces pentru o unitate de 47 kg
În exploatare, alimentarea este 220-240 V / 50 Hz / 1 fază. Puterea absorbită este 249 W, reper care trebuie inclus în dimensionarea alimentării și a circuitului de comandă.
Unitatea măsoară 1992 × 241 × 506 mm și are o greutate netă de 47 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
| Brand | Cooper&Hunter |
|---|
