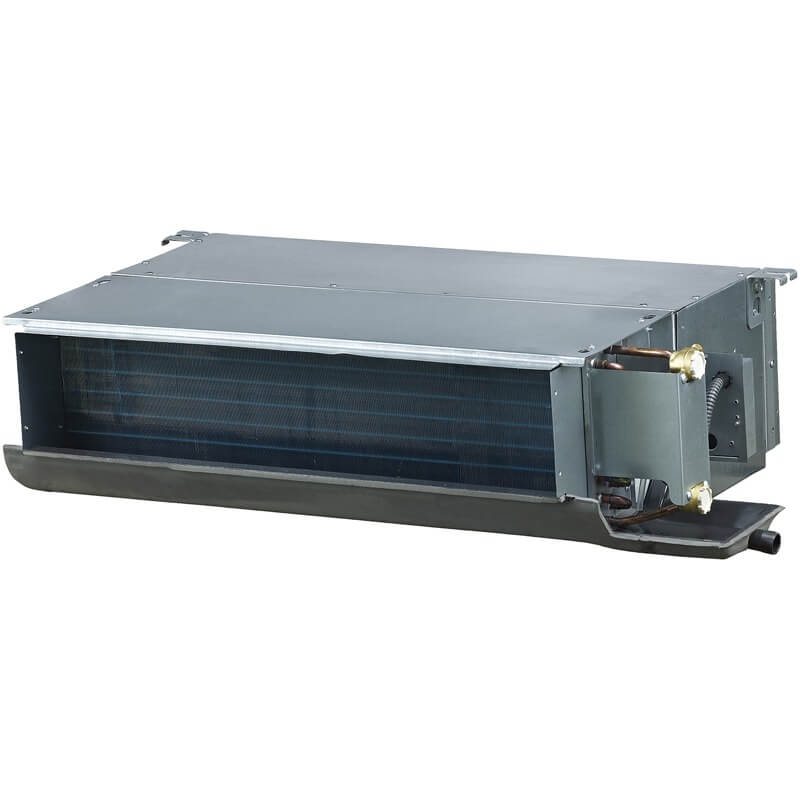

Ventiloconvector Cooper&Hunter tip duct CH-FDH060K2
Ventiloconvector tip duct Cooper&Hunter CH-FDH060K2 este o unitate hidronică pentru montaj ascuns în tavan fals și distribuție prin tubulatură. Oferă 5.50 kW la răcire, 8.10 kW la încălzire și un debit de aer de 1020/765/510 m³/h.
Caracteristici cheie
- Capacități H/M/L: 5.50/4.58/4.09 kW răcire / 8.10/6.77/5.92 kW încălzire
- Presiune statică externă: 30 Pa.
- Debit de aer H/M/L: 1020/765/510 m³/h
- Ventilare: un motor cu patru trepte și două ventilatoare centrifugale.
- Alimentare: 220-240 V / 50 Hz / 1 fază.
Beneficii
- Integrare discretă: unitatea rămâne ascunsă, iar aerul este livrat prin grile.
- Distribuție configurabilă: tubulatura permite poziționarea refulării în funcție de proiect.
- Sistem hidronic: funcționează cu apă rece sau caldă de la pompă de căldură ori chiller.
Cooper&Hunter CH-FDH060K2 – ventiloconvector duct cu debit de peste 1000 m³/h
Cooper&Hunter CH-FDH060K2 permite conectarea la tubulatură și distribuirea aerului în funcție de configurația încăperii. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 5.50 kW la răcire, 8.10 kW la încălzire și un debit de aer de 1020/765/510 m³/h, modelul poate fi analizat pentru spații deschise și instalații cu distribuție prin mai multe grile. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH060K2
Integrare duct în proiecte de renovare
Montajul în tavanul fals păstrează echipamentul în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Distribuție prin grile la 30 Pa
În proiect, modelul este prezentat la o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
Presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Putere corelată cu cele trei debite declarate
Pe treptele High/Medium/Low, modelul furnizează 5.50/4.58/4.09 kW la răcire și 8.10/6.77/5.92 kW la încălzire.
În această configurație, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Ventilare în mai multe trepte pentru control zonal
Debitul de aer este 1020/765/510 m³/h pe treptele High/Medium/Low. Un motor cu patru trepte și două ventilatoare centrifugale asigură circulația prin tubulatură.
În aplicațiile deservite, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Integrare hidronică și racordare la sursa de apă
Schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Echipamentul trebuie echilibrat împreună cu celelalte ramuri ale instalației.
Pentru acest model, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Spațiu de întreținere în plafonul fals
Alimentarea este 220-240 V / 50 Hz / 1 fază. Modelul CH-FDH060K2 prezintă o putere absorbită de 110 W, care deservește ventilarea și controlul echipamentului.
Unitatea măsoară 1135 × 241 × 506 mm și are o greutate netă de 24 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
| Brand | Cooper&Hunter |
|---|
