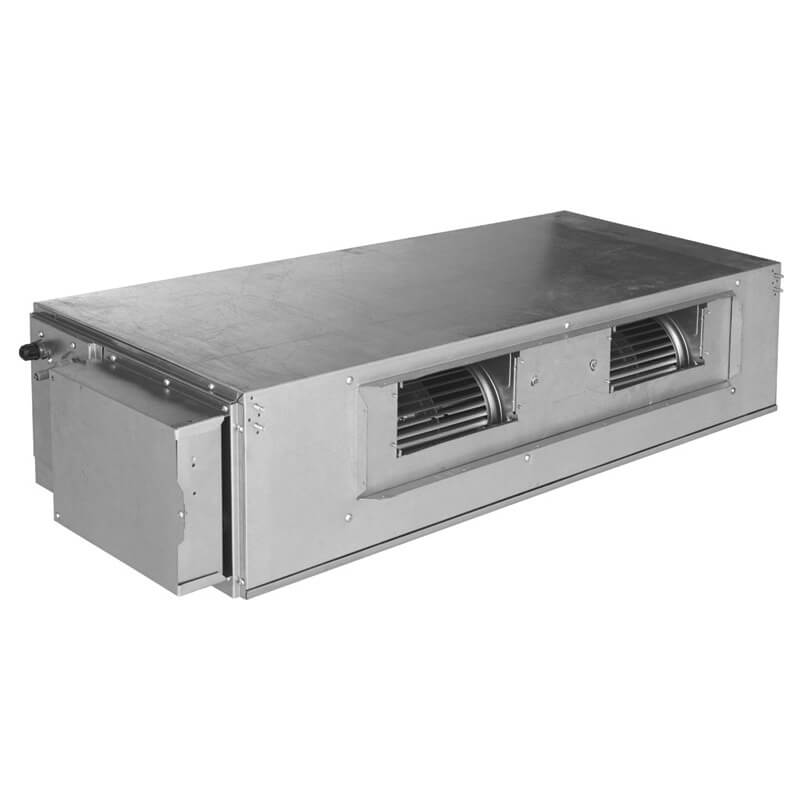

Unitate internă VRF tip duct presiune înaltă Cooper&Hunter CHV-5SDH224NK
Unitate internă VRF tip duct presiune înaltă CHV-5SDH224NK este o unitate internă VRF tip duct de presiune înaltă pentru montajul ascuns și racordarea la o rețea de tubulatură calculată. Oferă 22.4 kW la răcire, 25 kW la încălzire și un debit de aer de 4000/3600/3200 m³/h.
Caracteristici cheie
- Capacitate nominală: 22.4 kW răcire / 25 kW încălzire.
- Debit de aer: 4000/3600/3200 m³/h.
- Presiune sonoră: 54/52/49 dB(A).
- Presiune statică: 150 (reglabil 50-200) Pa.
- Dimensiuni și greutate: 1483 × 385 × 791 mm / 82 kg net.
Beneficii
- Integrare în proiect: Transportul aerului prin ducturi, coturi, filtre și grile.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Unitatea interioară VRF Cooper&Hunter CHV-5SDH224NK pentru climatizare zonală
Cooper&Hunter CHV-5SDH224NK aduce controlul individual al temperaturii într-o configurație concepută pentru montajul ascuns și racordarea la o rețea de tubulatură calculată. Configurația este potrivită pentru spații ample și proiecte cu distribuție ramificată a aerului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 22.4 kW la răcire și 25 kW la încălzire, iar debitul de aer declarat este 4000/3600/3200 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.
Caracteristici relevante pentru CHV-5SDH224NK
Integrare arhitecturală și acces pentru service
Pentru CHV-5SDH224NK, proiectarea pornește de la montajul ascuns și racordarea la o rețea de tubulatură calculată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — transportul aerului prin ducturi, coturi, filtre și grile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
22.4 kW la răcire și 25 kW la încălzire
Capacitățile nominale ale modelului CHV-5SDH224NK sunt 22.4 kW pentru răcire și 25 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Circulația aerului pe treptele de funcționare
Debitul de aer este 4000/3600/3200 m³/h, iar presiunea sonoră este 54/52/49 dB(A), conform treptelor declarate pentru model. Presiunea statică declarată este 150 (reglabil 50-200) Pa și trebuie raportată la pierderile rețelei de aer. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Controlul fluxului și întreținerea curentă
În configurația declarată pentru CHV-5SDH224NK sunt menționate Motor Ventilator DC Brushless, Pompă de Condens Inclusă, Presiune Statică Reglabilă și Dezghețare Inteligentă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Protecție la Îngheț, Protecție la Suprasarcină, Încălzire până la -20°C. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 19.05 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 30×1.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Dimensiuni 1483 × 385 × 791 mm și greutate netă 82 kg
Unitatea are dimensiunile 1483 × 385 × 791 mm și o greutate netă de 82 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 800 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
