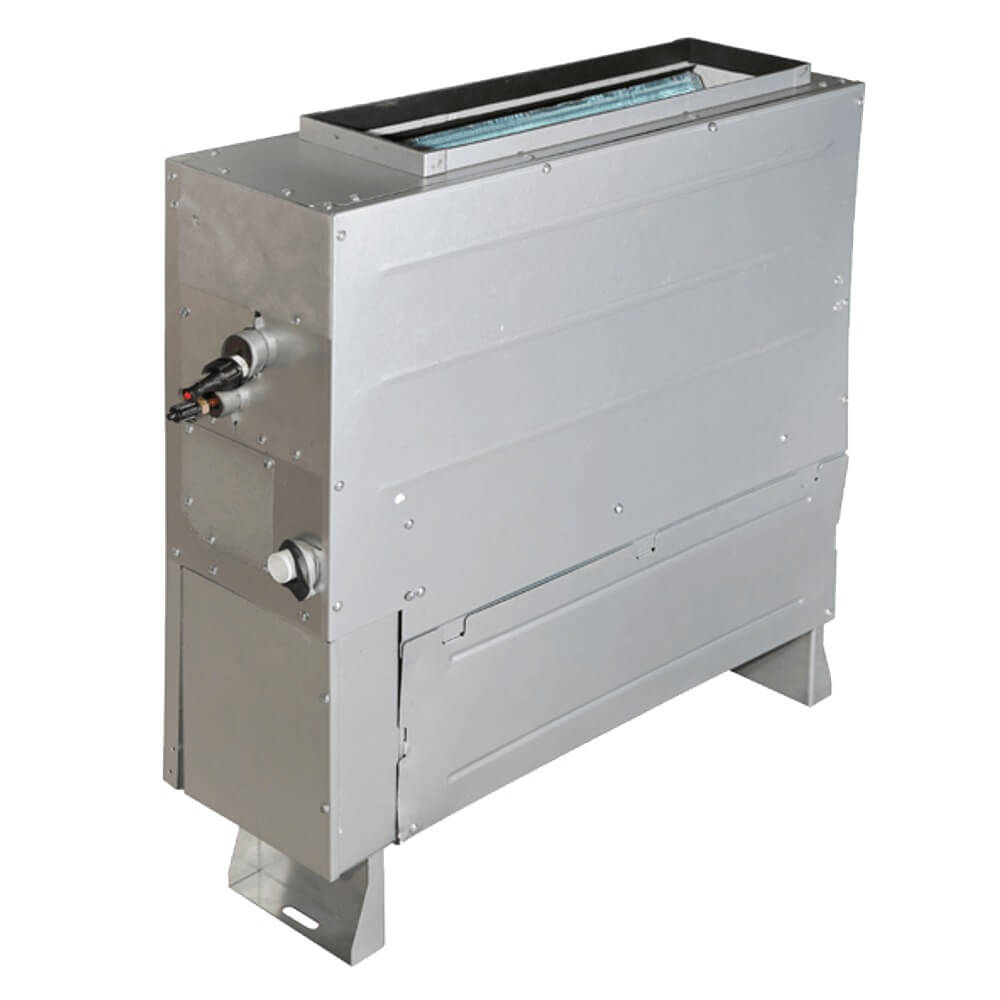

Unitate internă VRF tip consolă îngropată Cooper&Hunter CHV-5SFC71NK
Unitate internă VRF tip consolă îngropată CHV-5SFC71NK este o unitate internă VRF tip consolă îngropată pentru integrarea la nivelul pardoselii într-o mască arhitecturală. Oferă 7.1 kW la răcire, 8.0 kW la încălzire și un debit de aer de 1100/900/700 m³/h.
Caracteristici cheie
- Capacitate nominală: 7.1 kW răcire / 8.0 kW încălzire.
- Debit de aer: 1100/900/700 m³/h.
- Presiune sonoră: 37/35/33 dB(A).
- Racorduri frigorifice: 9.52 mm lichid / 15.9 mm gaz.
- Dimensiuni și greutate: 1100 × 615 × 200 mm / 32 kg net.
Beneficii
- Integrare în proiect: Circulația aerului prin grilele alese în proiect.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Unitatea interioară VRF Cooper&Hunter CHV-5SFC71NK pentru climatizare zonală
Cooper&Hunter CHV-5SFC71NK susține climatizarea zonală printr-o construcție destinată pentru integrarea la nivelul pardoselii într-o mască arhitecturală. Configurația este potrivită pentru fațade vitrate, zone perimetrale și amenajări care cer ascunderea echipamentului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 7.1 kW la răcire și 8.0 kW la încălzire, iar debitul de aer declarat este 1100/900/700 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.
Caracteristici relevante pentru CHV-5SFC71NK
Integrare arhitecturală și acces pentru service
Pentru CHV-5SFC71NK, proiectarea pornește de la integrarea la nivelul pardoselii într-o mască arhitecturală și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — circulația aerului prin grilele alese în proiect — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
7.1 kW la răcire și 8.0 kW la încălzire
Capacitățile nominale ale modelului CHV-5SFC71NK sunt 7.1 kW pentru răcire și 8.0 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Circulația aerului pe treptele de funcționare
Debitul de aer este 1100/900/700 m³/h, iar presiunea sonoră este 37/35/33 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Controlul fluxului și întreținerea curentă

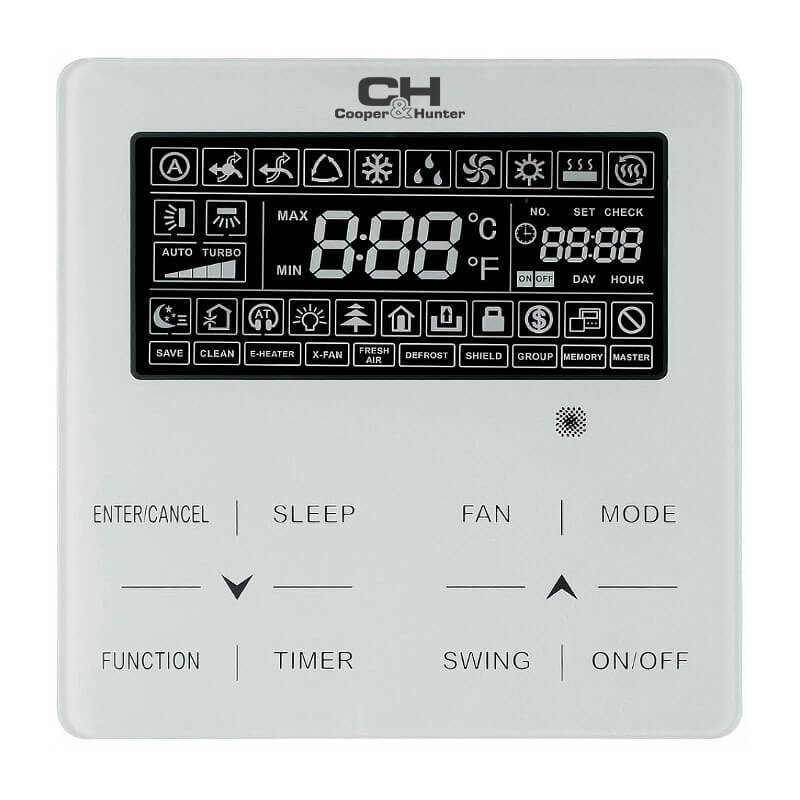

Modelul CHV-5SFC71NK se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Dimensiuni 1100 × 615 × 200 mm și greutate netă 32 kg
Unitatea are dimensiunile 1100 × 615 × 200 mm și o greutate netă de 32 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220~240 V / 1F / 50 Hz, iar puterea absorbită este 90 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
