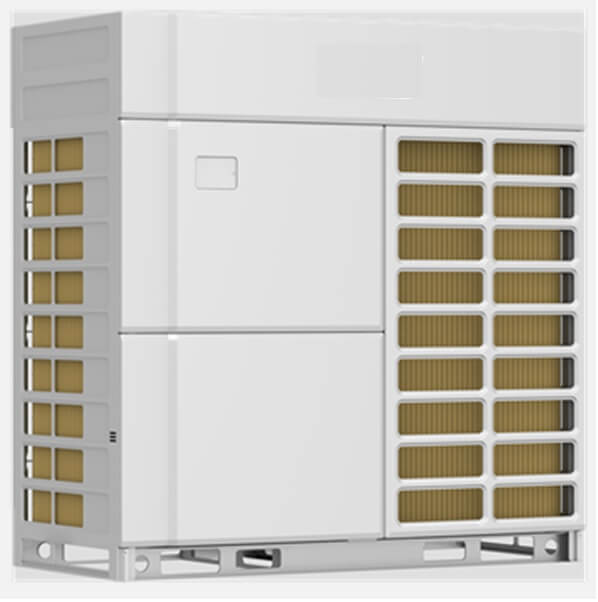

Unitate externă VRF MAX Cooper&Hunter CHV-5S900MX

CHV-5S900MX: unitate externă VRF MAX pentru proiecte HVAC

Proiectat pentru sarcini HVAC ample, modelul CHV-5S900MX concentrează o capacitate ridicată într-o unitate externă top-discharge. Configurația cu 2 compresoare permite abordarea clădirilor cu multe zone și cerințe variabile.

Selecția modelului CHV-5S900MX pornește de la sarcina termică a clădirii și limita de 53 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

Platformă top-discharge pentru sarcini comerciale mari

Unitatea acoperă situațiile în care o singură bază top-discharge de 32 HP alimentează până la 53 de terminale interioare, cu reglarea capacității după sarcina momentană.

Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.

Capacitate de 90 kW la răcire și 100 kW la încălzire

Modelul furnizează 90 kW la răcire și 100 kW la încălzire, corespunzător clasei de 32 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.

Modulul de 32 HP poate fi combinat cu alte unități MAX până la 88 HP de sistem, pentru cele mai solicitate clădiri comerciale.

Tehnologie ALL DC Inverter în configurație de mare putere

Cele 2 compresoare Inverter Scroll, în arhitectură ALL DC Inverter, acoperă cei 32 HP ai modelului, cu o încărcătură de 24 kg R410A.

Reglajul DC al ventilatoarelor și controlul inteligent al capacității adaptează funcționarea la sarcină. Funcția se coordonează cu automatizarea și controlerele compatibile alese pentru arhitectura instalației.

Racorduri de 19.05 mm pe lichid și 31.8 mm pe gaz

La modelul CHV-5S900MX pot fi conectate maximum 53 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.

Diametrele racordurilor sunt de 19.05 mm pentru lichid și 31.8 mm pentru gaz, pe circuit cu R410A.

Funcționare monitorizată pentru exploatarea instalației

Nivelul de presiune sonoră este de 65 dB(A), atenuat de modul silențios de noapte în orele cu cerință redusă.

Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 40 kW, curentul maxim 71.5 A, iar siguranța recomandată 80 A. Comunicația CAN Bus, autodiagnoza și auto-restartul cu memorarea setărilor integrează unitatea în monitorizarea clădirii.

Dimensiuni clare pentru amplasare și mentenanță

Unitatea măsoară 2200×880×1675 mm și are o greutate netă de 600 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.

Greutatea de 600 kg și lățimea de 2200 mm impun verificarea reazemelor, a căii de transport și a spațiului liber de refulare deasupra unității.

Integrarea modelului CHV-5S900MX într-o soluție HVAC coerentă

La configurarea unui sistem de 32 HP în jurul modelului CHV-5S900MX, proiectantul și instalatorul pornesc de la capacitatea de 90 kW pentru a corela arhitectura, traseele și condițiile de montaj. Detaliile de configurare se pot valida împreună cu echipa Cooper&Hunter.
