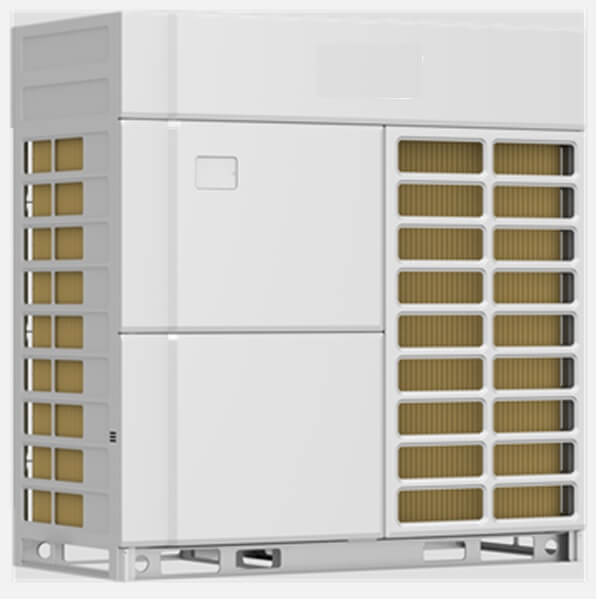

Unitate externă VRF MAX Cooper&Hunter CHV-5S785MX
CHV-5S785MX este o unitate externă VRF MAX top-discharge de 28 HP, pentru centrale frigorifice comerciale mari, cu 78.5 kW la răcire.
Modelul oferă proiectantului repere clare pentru selectarea terminalelor interioare, a traseelor și a alimentării electrice.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Capacitate: 78.5 kW răcire și 87.5 kW încălzire (28 HP)
- Conectivitate: maximum 46 unități interioare
- Compresie: 2 × Inverter Scroll
- Alimentare: 380-415V / 3Ph / 50Hz
- Montaj: 2200×880×1675 mm, 557 kg net
Beneficii
- Tehnologie ALL DC Inverter: Coordonează componentele cu turație variabilă pentru a adapta funcționarea la cererea reală a clădirii.
- Control Inteligent al Capacității: Ajustează puterea livrată în funcție de sarcina instalației și evită funcționarea inutilă la capacitate maximă.
- Combinații de Sistem până la 88 HP: Permite configurarea unor sisteme de capacitate mare și adaptarea arhitecturii VRF la proiecte extinse.
- Mod de Economisire a Energiei: Oferă un regim dedicat limitării consumului atunci când proiectul permite prioritizarea eficienței energetice.
- Mod Silențios de Noapte: Reduce impactul acustic în intervalele sensibile și ajută la respectarea cerințelor de zgomot ale amplasamentului.
CHV-5S785MX: unitate externă VRF MAX pentru proiecte HVAC
CHV-5S785MX este o unitate externă VRF MAX pentru proiecte comerciale de mare capacitate, unde centrala frigorifică trebuie dimensionată pentru numeroase terminale interioare. Construcția top-discharge și cele 2 compresoare susțin integrarea în sisteme extinse.
Selecția modelului CHV-5S785MX pornește de la sarcina termică a clădirii și limita de 46 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Capacitate VRF concentrată pentru clădiri ample
Unitatea este gândită pentru cazul în care o singură bază top-discharge de 28 HP deservește până la 46 de terminale interioare, cu reglarea capacității după cererea reală a clădirii.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.
Performanță de 28 HP pentru sarcina proiectată
Modelul furnizează 78.5 kW la răcire și 87.5 kW la încălzire, corespunzător clasei de 28 HP.
Peste capacitatea proprie de 28 HP, modelul se poate combina în cascadă până la 88 HP de sistem, pentru clădiri cu sarcini termice mari.
Două compresoare Inverter Scroll pentru controlul capacității
Cele 2 compresoare Inverter Scroll, comandate ALL DC Inverter, modulează capacitatea de 28 HP, iar circuitul poartă 18.9 kg de R410A.
Motoarele de ventilator DC Inverter și controlul inteligent al capacității urmăresc cererea instalației. Funcția se coordonează cu automatizarea și controlerele compatibile alese pentru arhitectura instalației.
Circuit frigorific dimensionat pentru 46 terminale
La modelul CHV-5S785MX pot fi conectate maximum 46 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Racordul de lichid este de 19.05 mm, iar cel de gaz de 31.8 mm, ambele pe agent frigorific R410A.
Control operațional și integrare în sistemul clădirii
La sarcină nominală, presiunea sonoră este de 65 dB(A), redusă suplimentar de modul silențios de noapte. Compatibilitatea interfețelor se confirmă înaintea punerii în funcțiune, împreună cu logica de control stabilită pentru clădire.
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 32 kW, curentul maxim 57.2 A, iar siguranța recomandată 63 A. Comunicația CAN Bus și autodiagnoza cu coduri de eroare sprijină punerea în funcțiune și mentenanța.
Masă netă de 557 kg și coordonarea accesului tehnic
Unitatea măsoară 2200×880×1675 mm și are o greutate netă de 557 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Cele 557 kg trebuie repartizate pe o structură verificată, cu gabarit de transport pentru 2200 mm lățime și spațiu liber de refulare deasupra ventilatoarelor top-discharge.
CHV-5S785MX, bază tehnică pentru un proiect VRF bine coordonat
Pentru un modul MAX de 28 HP ca CHV-5S785MX, proiectantul și instalatorul corelează sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice de mai sus. Echipa Cooper&Hunter poate sprijini selectarea componentelor compatibile și definitivarea soluției pentru proiect.
| Brand | Cooper&Hunter |
|---|
