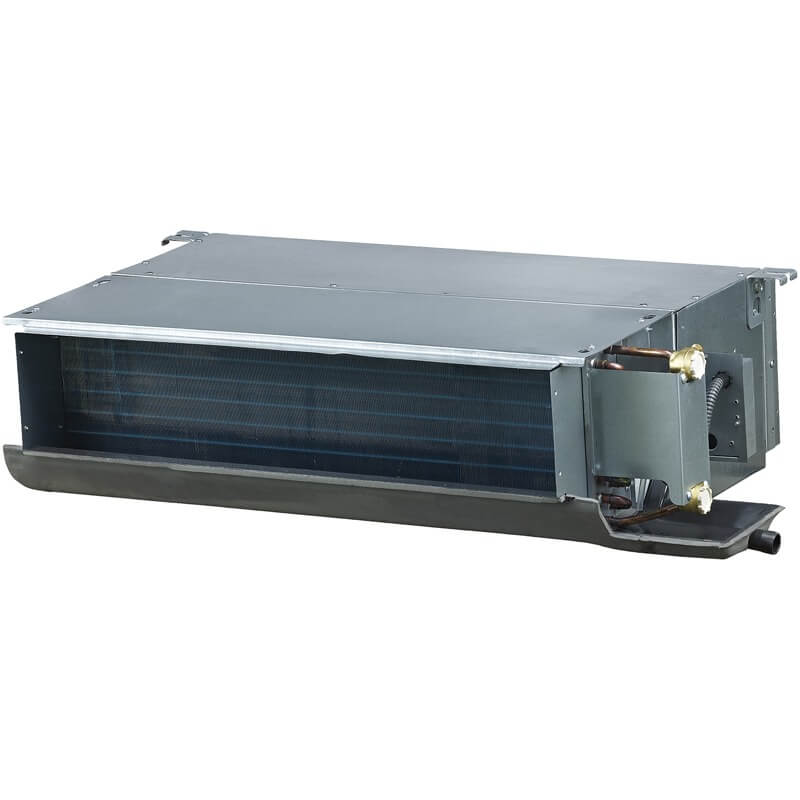

Ventiloconvector Cooper&Hunter tip duct CH-FDH030K2
Ventiloconvector tip duct Cooper&Hunter CH-FDH030K2 este o unitate hidronică pentru montaj ascuns în tavan fals și distribuție prin tubulatură. Oferă 2.70 kW la răcire, 4.30 kW la încălzire și un debit de aer de 510/385/255 m³/h.
Caracteristici cheie
- Capacități H/M/L: 2.70/2.31/2.03 kW răcire / 4.30/3.74/3.23 kW încălzire
- Presiune statică externă: 30 Pa.
- Debit de aer H/M/L: 510/385/255 m³/h
- Ventilare: un motor cu patru trepte și două ventilatoare centrifugale.
- Alimentare: 220-240 V / 50 Hz / 1 fază.
Beneficii
- Integrare discretă: unitatea rămâne ascunsă, iar aerul este livrat prin grile.
- Distribuție configurabilă: tubulatura permite poziționarea refulării în funcție de proiect.
- Sistem hidronic: funcționează cu apă rece sau caldă de la pompă de căldură ori chiller.
Cooper&Hunter CH-FDH030K2 – ventiloconvector ascuns cu motor în patru trepte
Cooper&Hunter CH-FDH030K2 folosește ventilatoare centrifugale cu palete curbate înainte pentru a susține distribuția prin grile. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 2.70 kW la răcire, 4.30 kW la încălzire și un debit de aer de 510/385/255 m³/h, modelul poate fi analizat pentru încăperi rezidențiale medii și birouri compartimentate. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH030K2
Montaj deasupra plafonului și acces la filtru
În aplicațiile deservite, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și face posibilă alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Rețea de aer proiectată în limita a 30 Pa
La acest model, presiunea statică externă disponibilă este de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
Presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Capacitate nominală și regimuri intermediare
Pe treptele High/Medium/Low, modelul furnizează 2.70/2.31/2.03 kW la răcire și 4.30/3.74/3.23 kW la încălzire.
În proiect, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Palete curbate înainte pentru refulare în duct
Debitul de aer este 510/385/255 m³/h pe treptele High/Medium/Low. Un motor cu patru trepte și două ventilatoare centrifugale asigură circulația prin tubulatură.
În exploatare, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Circuit cu apă, fără compresor în încăpere
În această configurație, schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Unitatea trebuie echilibrată împreună cu celelalte ramuri ale instalației.
La integrarea în proiect, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Alimentare monofazată și acces la motor
În aplicațiile deservite, alimentarea este 220-240 V / 50 Hz / 1 fază. Pentru acest model, consumul electric nominal al ventilatorului este de 60 W și trebuie luat în calcul la proiectarea instalației.
Unitatea măsoară 812 × 241 × 506 mm și are o greutate netă de 18.5 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
| Brand | Cooper&Hunter |
|---|
