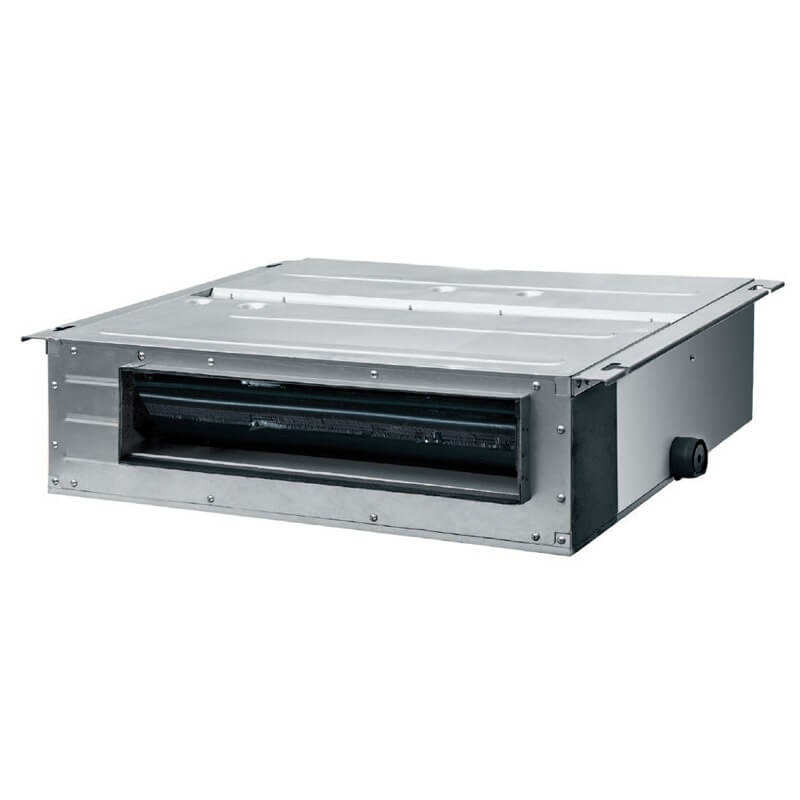

Unitate internă VRF tip duct slim Cooper&Hunter CHV-5SD32NK3
Unitate internă VRF tip duct slim CHV-5SD32NK3 este o unitate internă VRF tip duct slim pentru montajul ascuns într-un plafon fals cu înălțime limitată. Oferă 3.2 kW la răcire, 3.6 kW la încălzire și un debit de aer de 550/400/300 m³/h.
Caracteristici cheie
- Capacitate nominală: 3.2 kW răcire / 3.6 kW încălzire.
- Debit de aer: 550/400/300 m³/h.
- Presiune sonoră: 31/27/25 dB(A).
- Racorduri frigorifice: 6.35 mm lichid / 12.7 mm gaz.
- Dimensiuni și greutate: 710 × 462 × 200 mm / 19 kg net.
Beneficii
- Integrare în proiect: Distribuția prin tubulatură și grile selectate separat.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Unitatea interioară VRF Cooper&Hunter CHV-5SD32NK3 pentru climatizare zonală
Cooper&Hunter CHV-5SD32NK3 este configurată pentru proiecte care urmăresc montajul ascuns într-un plafon fals cu înălțime limitată. Configurația este potrivită pentru camere de hotel, locuințe și birouri în care echipamentul trebuie ascuns, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 3.2 kW la răcire și 3.6 kW la încălzire, iar debitul de aer declarat este 550/400/300 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.
Caracteristici relevante pentru CHV-5SD32NK3
Integrare arhitecturală și acces pentru service
Pentru CHV-5SD32NK3, proiectarea pornește de la montajul ascuns într-un plafon fals cu înălțime limitată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția prin tubulatură și grile selectate separat — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
3.2 kW la răcire și 3.6 kW la încălzire
Capacitățile nominale ale modelului CHV-5SD32NK3 sunt 3.2 kW pentru răcire și 3.6 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Circulația aerului pe treptele de funcționare
Debitul de aer este 550/400/300 m³/h, iar presiunea sonoră este 31/27/25 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Controlul fluxului și întreținerea curentă
În configurația declarată pentru CHV-5SD32NK3 sunt menționate Motor Ventilator DC Brushless, Pompă de Condens Inclusă și Presiune Statică Reglabilă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Dimensiuni 710 × 462 × 200 mm și greutate netă 19 kg
Unitatea are dimensiunile 710 × 462 × 200 mm și o greutate netă de 19 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 37 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
