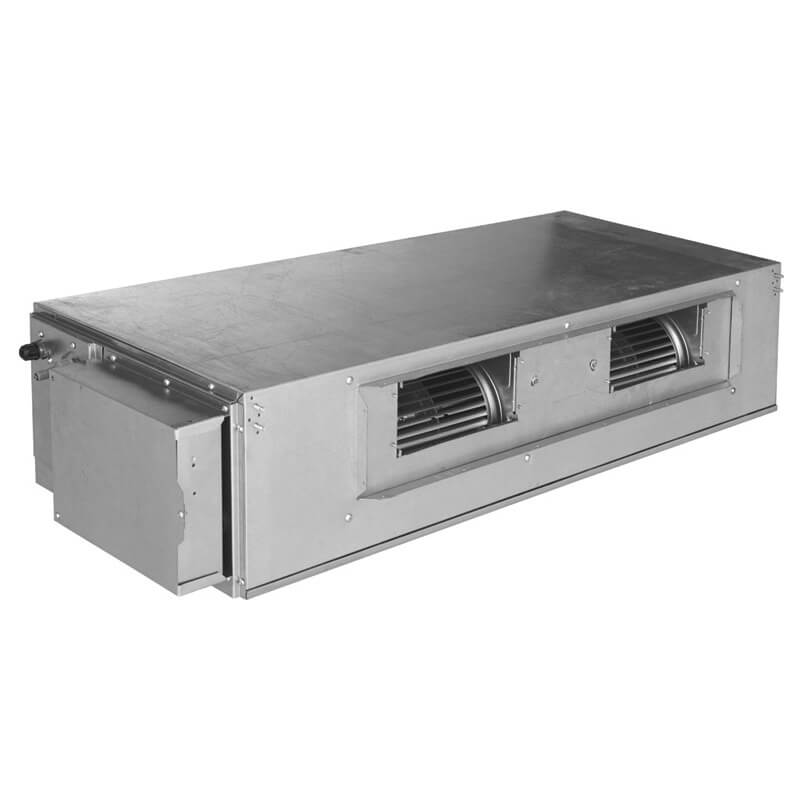

Unitate internă VRF tip duct presiune înaltă Cooper&Hunter CHV-5SDVH56NK2
Unitate internă VRF tip duct presiune înaltă CHV-5SDVH56NK2 este o unitate internă VRF tip duct de presiune înaltă pentru montajul ascuns și racordarea la o rețea de tubulatură calculată. Oferă 5.6 kW la răcire, 6.3 kW la încălzire și un debit de aer de 1000/800/700 m³/h.
Caracteristici cheie
- Capacitate nominală: 5.6 kW răcire / 6.3 kW încălzire.
- Debit de aer: 1000/800/700 m³/h.
- Presiune sonoră: 40/36/32 dB(A).
- Presiune statică: 90 (reglabil 0-200) Pa.
- Dimensiuni și greutate: 1000 × 700 × 300 mm / 40.5 kg net.
Beneficii
- Integrare în proiect: Transportul aerului prin ducturi, coturi, filtre și grile.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Cooper&Hunter CHV-5SDVH56NK2 – performanță nominală într-o configurație duct presiune înaltă
Cooper&Hunter CHV-5SDVH56NK2 integrează climatizarea VRF într-o soluție orientată către montajul ascuns și racordarea la o rețea de tubulatură calculată. Configurația este potrivită pentru spații ample și proiecte cu distribuție ramificată a aerului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 5.6 kW la răcire și 6.3 kW la încălzire, iar debitul de aer declarat este 1000/800/700 m³/h. Datele nominale permit compararea modelului în cadrul seriei, în timp ce selecția finală rămâne legată de sarcina termică și de condițiile reale de montaj.
Caracteristici relevante pentru CHV-5SDVH56NK2
Configurație duct presiune înaltă pentru integrarea în spațiu
Pentru CHV-5SDVH56NK2, proiectarea pornește de la montajul ascuns și racordarea la o rețea de tubulatură calculată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — transportul aerului prin ducturi, coturi, filtre și grile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Capacitate nominală pentru selecția în sistemul VRF
Capacitățile nominale ale modelului CHV-5SDVH56NK2 sunt 5.6 kW pentru răcire și 6.3 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Echilibru între debit și confort acustic
Debitul de aer este 1000/800/700 m³/h, iar presiunea sonoră este 40/36/32 dB(A), conform treptelor declarate pentru model. Presiunea statică declarată este 90 (reglabil 0-200) Pa și trebuie raportată la pierderile rețelei de aer. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Caracteristici constructive ale seriei
În configurația declarată pentru CHV-5SDVH56NK2 sunt menționate Motor Ventilator DC Brushless și Presiune Statică Reglabilă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Racorduri frigorifice și evacuarea condensului
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Date de montaj pentru coordonarea tehnică
Unitatea are dimensiunile 1000 × 700 × 300 mm și o greutate netă de 40.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 105 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
