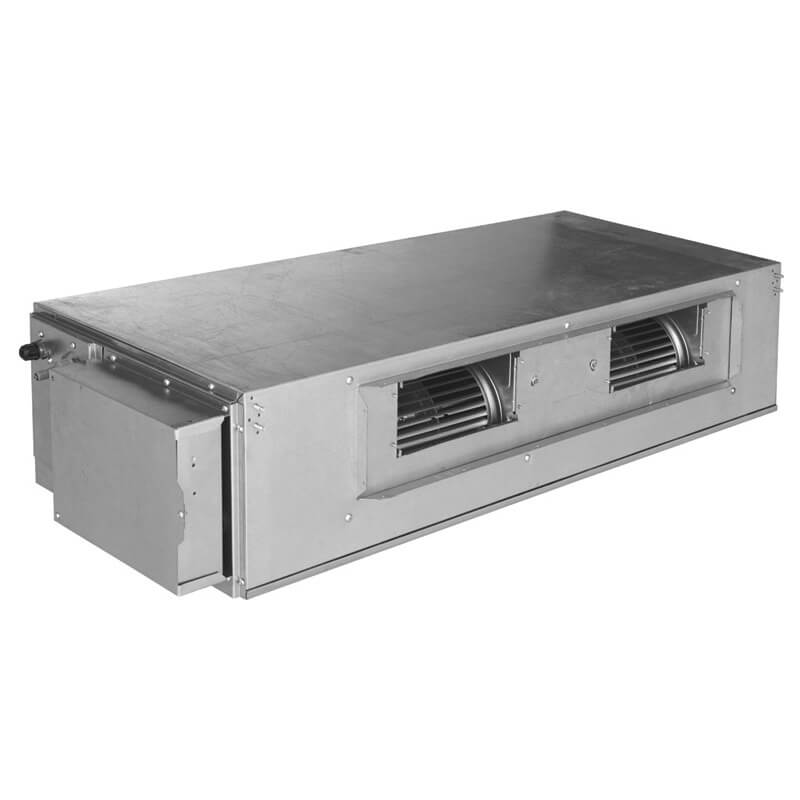

Unitate internă VRF tip duct presiune înaltă Cooper&Hunter CHV-5SDVH180NK2
Unitate internă VRF tip duct presiune înaltă CHV-5SDVH180NK2 este o unitate internă VRF tip duct de presiune înaltă pentru montajul ascuns și racordarea la o rețea de tubulatură calculată. Oferă 18 kW la răcire, 20 kW la încălzire și un debit de aer de 3000/2600/2000 m³/h.
Caracteristici cheie
- Capacitate nominală: 18 kW răcire / 20 kW încălzire.
- Debit de aer: 3000/2600/2000 m³/h.
- Presiune sonoră: 49/47/44 dB(A).
- Presiune statică: 90 Pa (reglabil 0-170 Pa).
- Dimensiuni și greutate: 1400 × 300 × 700 mm / 58 kg net.
Beneficii
- Integrare în proiect: Transportul aerului prin ducturi, coturi, filtre și grile.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
CHV-5SDVH180NK2 – control VRF și distribuție adaptată tipului duct presiune înaltă
Cooper&Hunter CHV-5SDVH180NK2 combină controlul specific sistemelor VRF cu montajul ascuns și racordarea la o rețea de tubulatură calculată. Configurația este potrivită pentru spații ample și proiecte cu distribuție ramificată a aerului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 18 kW la răcire și 20 kW la încălzire, iar debitul de aer declarat este 3000/2600/2000 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SDVH180NK2
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SDVH180NK2, proiectarea pornește de la montajul ascuns și racordarea la o rețea de tubulatură calculată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — transportul aerului prin ducturi, coturi, filtre și grile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SDVH180NK2 sunt 18 kW pentru răcire și 20 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Debit de aer 3000/2600/2000 m³/h și presiune sonoră 49/47/44 dB(A)
Debitul de aer este 3000/2600/2000 m³/h, iar presiunea sonoră este 49/47/44 dB(A), conform treptelor declarate pentru model. Presiunea statică declarată este 90 Pa (reglabil 0-170 Pa) și trebuie raportată la pierderile rețelei de aer. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Dotări utile în utilizarea zilnică
În configurația declarată pentru CHV-5SDVH180NK2 sunt menționate Motor Ventilator DC Brushless și Presiune Statică Reglabilă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 19.05 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 1400 × 300 × 700 mm și o greutate netă de 58 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 350 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
