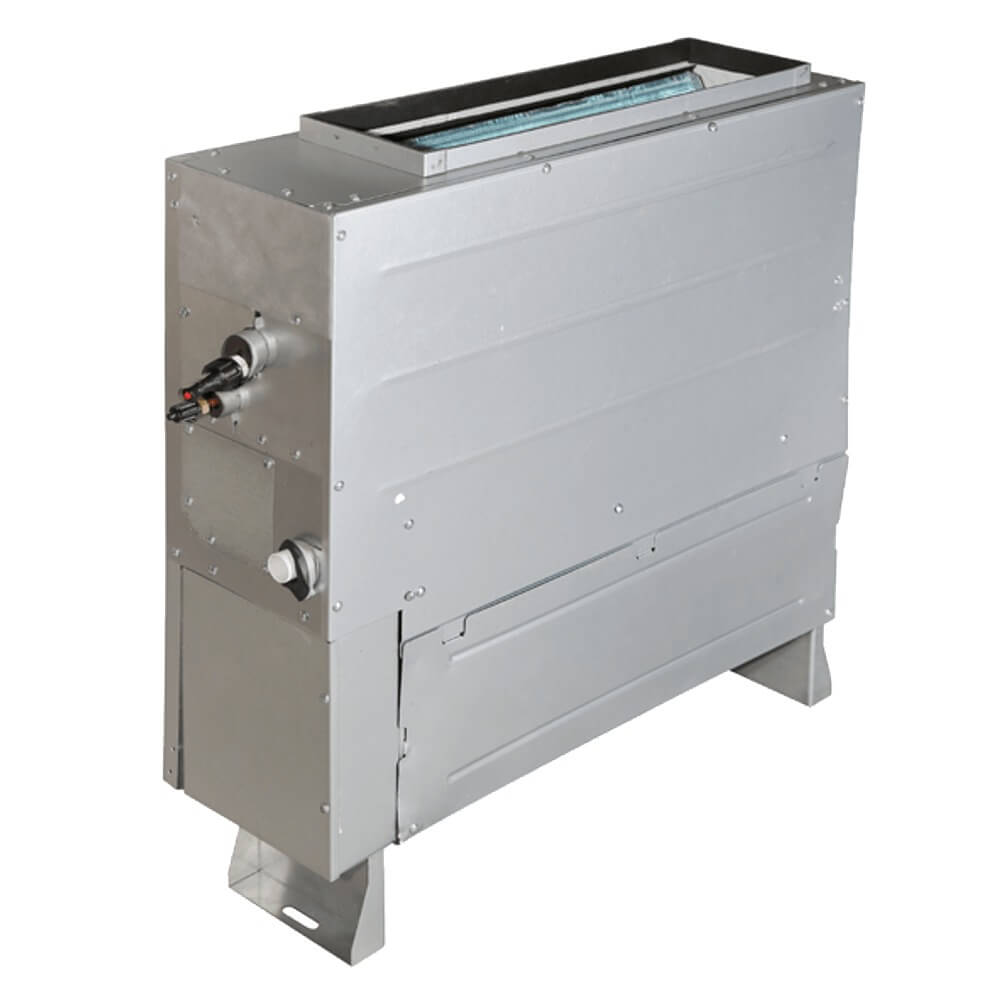

Unitate internă VRF tip consolă îngropată Cooper&Hunter CHV-5SFC56NK
Unitate internă VRF tip consolă îngropată CHV-5SFC56NK este o unitate internă VRF tip consolă îngropată pentru integrarea la nivelul pardoselii într-o mască arhitecturală. Oferă 5.6 kW la răcire, 6.3 kW la încălzire și un debit de aer de 900/750/600 m³/h.
Caracteristici cheie
- Capacitate nominală: 5.6 kW răcire / 6.3 kW încălzire.
- Debit de aer: 900/750/600 m³/h.
- Presiune sonoră: 35/33/30 dB(A).
- Racorduri frigorifice: 9.52 mm lichid / 15.9 mm gaz.
- Dimensiuni și greutate: 1100 × 615 × 200 mm / 32 kg net.
Beneficii
- Integrare în proiect: Circulația aerului prin grilele alese în proiect.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Cooper&Hunter CHV-5SFC56NK – unitate internă VRF tip consolă îngropată pentru integrare atentă în proiect
Cooper&Hunter CHV-5SFC56NK este configurată pentru proiecte care urmăresc integrarea la nivelul pardoselii într-o mască arhitecturală. Configurația este potrivită pentru fațade vitrate, zone perimetrale și amenajări care cer ascunderea echipamentului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 5.6 kW la răcire și 6.3 kW la încălzire, iar debitul de aer declarat este 900/750/600 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.
Caracteristici relevante pentru CHV-5SFC56NK
Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SFC56NK, proiectarea pornește de la integrarea la nivelul pardoselii într-o mască arhitecturală și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — circulația aerului prin grilele alese în proiect — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SFC56NK sunt 5.6 kW pentru răcire și 6.3 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Parametri de ventilare pentru regimul ocupat
Debitul de aer este 900/750/600 m³/h, iar presiunea sonoră este 35/33/30 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Funcții selectate pentru control și exploatare

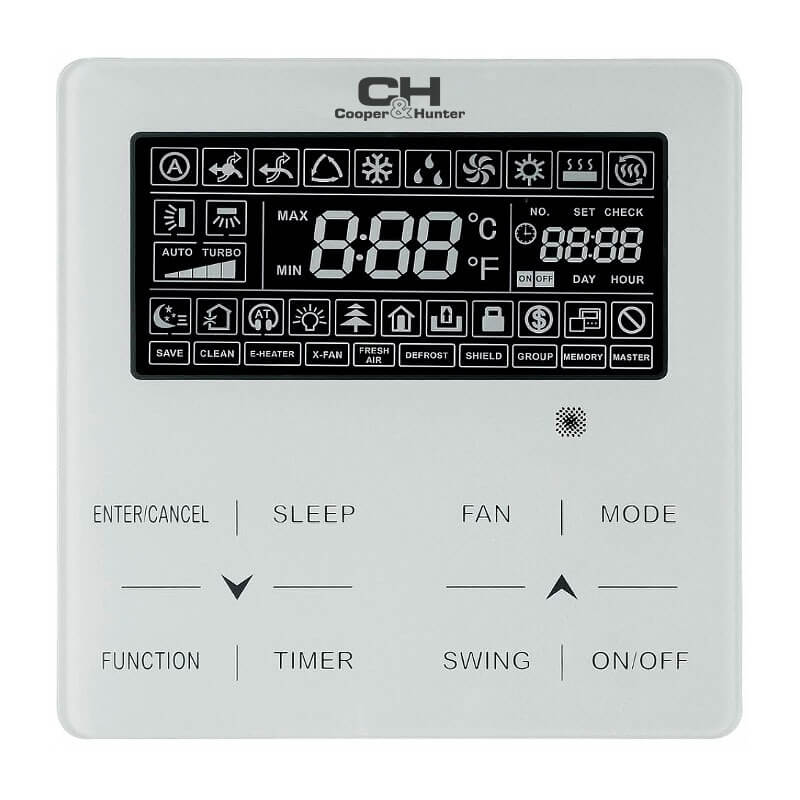

Modelul CHV-5SFC56NK se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 1100 × 615 × 200 mm și o greutate netă de 32 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220~240 V / 1F / 50 Hz, iar puterea absorbită este 80 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
