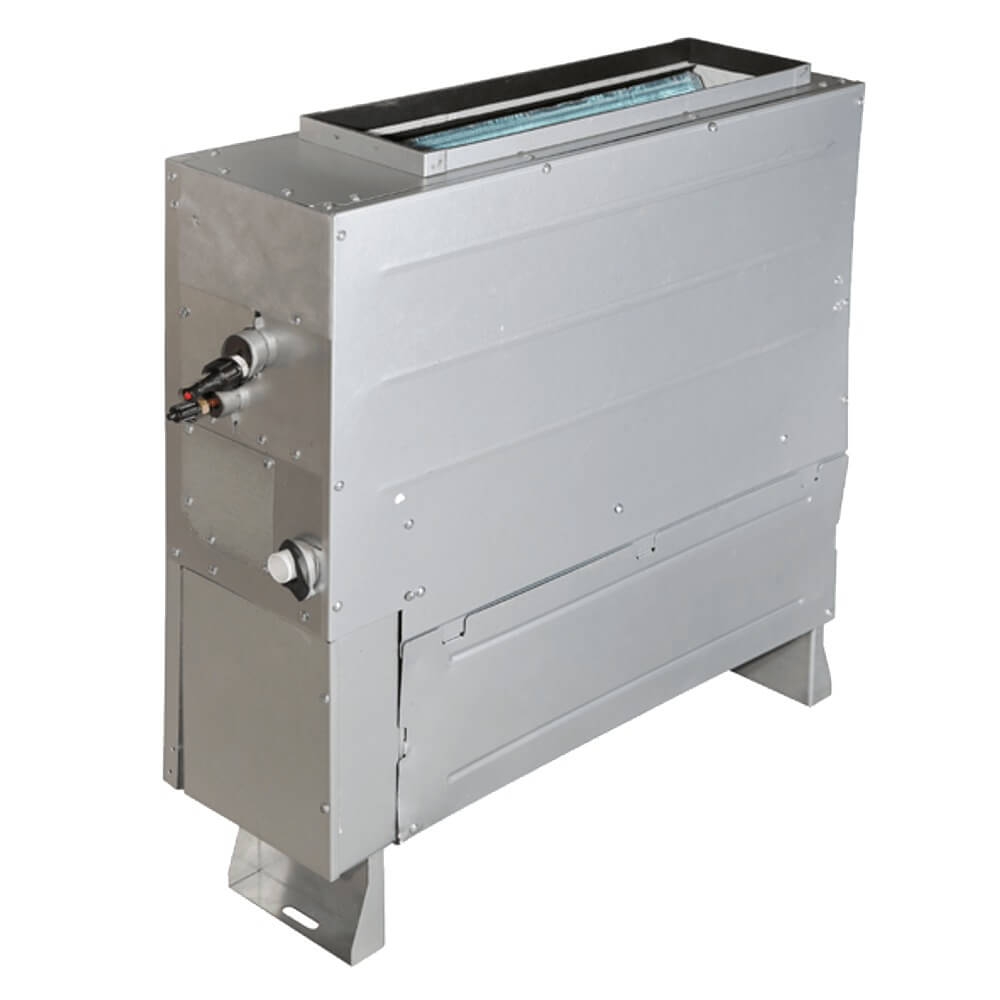

Unitate internă VRF tip consolă îngropată Cooper&Hunter CHV-5SFC28NK
Unitate internă VRF tip consolă îngropată CHV-5SFC28NK este o unitate internă VRF tip consolă îngropată pentru integrarea la nivelul pardoselii într-o mască arhitecturală. Oferă 2.8 kW la răcire, 3.2 kW la încălzire și un debit de aer de 450/350/250 m³/h.
Caracteristici cheie
- Capacitate nominală: 2.8 kW răcire / 3.2 kW încălzire.
- Debit de aer: 450/350/250 m³/h.
- Presiune sonoră: 30/28/25 dB(A).
- Racorduri frigorifice: 6.35 mm lichid / 9.52 mm gaz.
- Dimensiuni și greutate: 700 × 615 × 200 mm / 23 kg net.
Beneficii
- Integrare în proiect: Circulația aerului prin grilele alese în proiect.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
CHV-5SFC28NK – control VRF și distribuție adaptată tipului consolă îngropată (floor concealed)
Cooper&Hunter CHV-5SFC28NK combină controlul specific sistemelor VRF cu integrarea la nivelul pardoselii într-o mască arhitecturală. Configurația este potrivită pentru fațade vitrate, zone perimetrale și amenajări care cer ascunderea echipamentului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 2.8 kW la răcire și 3.2 kW la încălzire, iar debitul de aer declarat este 450/350/250 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SFC28NK
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SFC28NK, proiectarea pornește de la integrarea la nivelul pardoselii într-o mască arhitecturală și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — circulația aerului prin grilele alese în proiect — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SFC28NK sunt 2.8 kW pentru răcire și 3.2 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Debit de aer 450/350/250 m³/h și presiune sonoră 30/28/25 dB(A)
Debitul de aer este 450/350/250 m³/h, iar presiunea sonoră este 30/28/25 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Dotări utile în utilizarea zilnică
În configurația declarată pentru CHV-5SFC28NK sunt menționate Design Ultra-Slim, Refulare Aer Rece prin Partea Superioară, Refulare Aer Cald la Nivelul Podelei și Ventilator Multi-Treaptă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Panou Detașabil Lavabil, Filtru Lavabil. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 9.52 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 28×1 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 700 × 615 × 200 mm și o greutate netă de 23 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220~240 V / 1F / 50 Hz, iar puterea absorbită este 35 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
