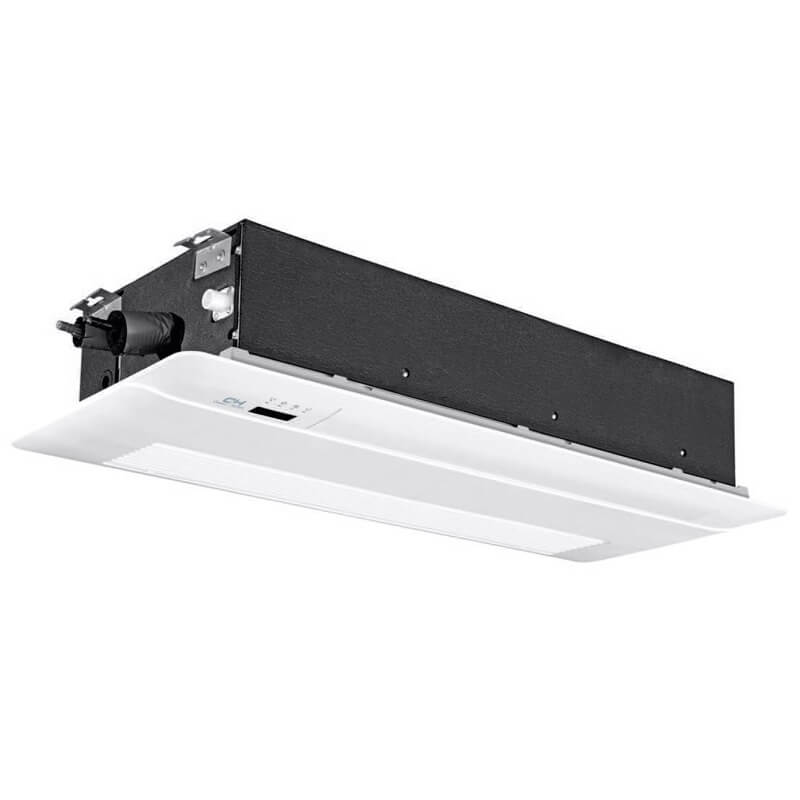

Unitate internă VRF tip casetă unidirecțională Cooper&Hunter CHV-5SCW56NK
Unitate internă VRF tip casetă unidirecțională CHV-5SCW56NK este o unitate internă VRF tip casetă unidirecțională pentru montajul perimetral într-un plafon fals cu spațiu controlat. Oferă 5.6 kW la răcire, 5.6 kW la încălzire și un debit de aer de 890/667/564 m³/h.
Caracteristici cheie
- Capacitate nominală: 5.6 kW răcire / 5.6 kW încălzire.
- Debit de aer: 890/667/564 m³/h.
- Presiune sonoră: 41/38/35 dB(A).
- Racorduri frigorifice: 6.35 mm lichid / 12.7 mm gaz.
- Dimensiuni și greutate: 1150 × 385 × 178 mm / 21 kg net.
Beneficii
- Integrare în proiect: Refularea pe o singură direcție, ușor de coordonat cu mobilierul și circulațiile.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Unitatea interioară VRF Cooper&Hunter CHV-5SCW56NK pentru climatizare zonală
Cooper&Hunter CHV-5SCW56NK aduce controlul individual al temperaturii într-o configurație concepută pentru montajul perimetral într-un plafon fals cu spațiu controlat. Configurația este potrivită pentru camere de hotel, birouri înguste și zone în care fluxul trebuie orientat precis, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 5.6 kW la răcire și 5.6 kW la încălzire, iar debitul de aer declarat este 890/667/564 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.
Caracteristici relevante pentru CHV-5SCW56NK
Integrare arhitecturală și acces pentru service
Pentru CHV-5SCW56NK, proiectarea pornește de la montajul perimetral într-un plafon fals cu spațiu controlat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea pe o singură direcție, ușor de coordonat cu mobilierul și circulațiile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TD01, cu dimensiuni de 1200 × 460 × 55 mm.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
5.6 kW la răcire și 5.6 kW la încălzire
Capacitățile nominale ale modelului CHV-5SCW56NK sunt 5.6 kW pentru răcire și 5.6 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Circulația aerului pe treptele de funcționare
Debitul de aer este 890/667/564 m³/h, iar presiunea sonoră este 41/38/35 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Controlul fluxului și întreținerea curentă
Modelul CHV-5SCW56NK se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Dimensiuni 1150 × 385 × 178 mm și greutate netă 21 kg
Unitatea are dimensiunile 1150 × 385 × 178 mm și o greutate netă de 21 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 45 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
