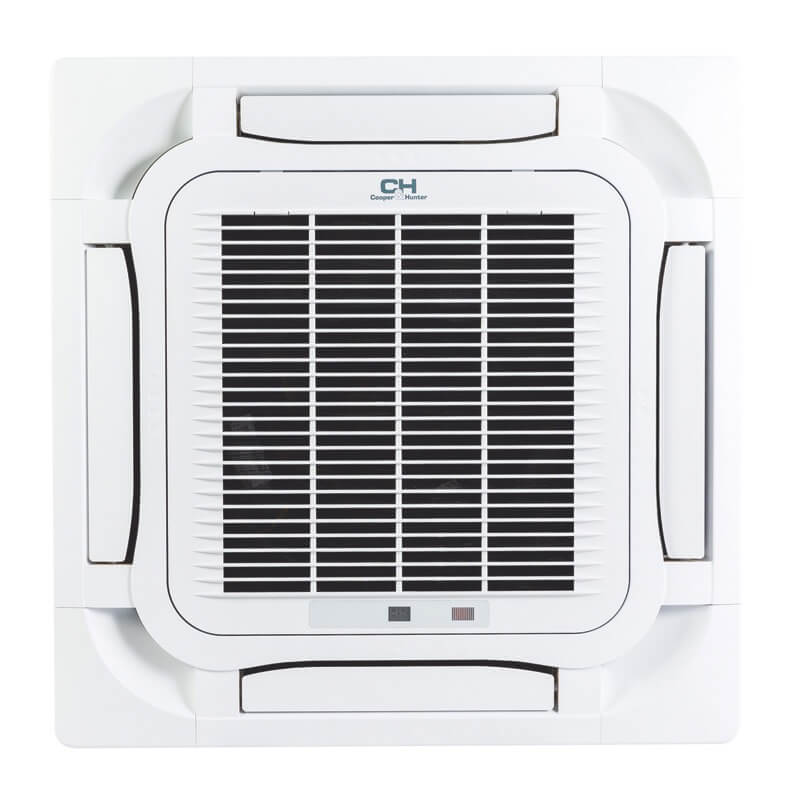

Unitate internă VRF tip casetă compactă 4 căi Cooper&Hunter CHV-5SCC36NK2
Unitate internă VRF tip casetă compactă 4 căi CHV-5SCC36NK2 este o unitate internă VRF tip casetă compactă cu patru direcții pentru integrarea într-un plafon fals cu modul compact. Oferă 3.6 kW la răcire, 4 kW la încălzire și un debit de aer de 620/550/480 m³/h.
Caracteristici cheie
- Capacitate nominală: 3.6 kW răcire / 4 kW încălzire.
- Debit de aer: 620/550/480 m³/h.
- Presiune sonoră: 39/37/35 dB(A).
- Racorduri frigorifice: 6.35 mm lichid / 12.7 mm gaz.
- Dimensiuni și greutate: 570 × 570 × 265 mm / 17.5 kg net.
Beneficii
- Integrare în proiect: Refularea pe patru direcții pentru distribuția aerului în jurul casetei.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Cooper&Hunter CHV-5SCC36NK2 – unitate internă VRF tip casetă compactă cu patru direcții pentru integrare atentă în proiect
Cooper&Hunter CHV-5SCC36NK2 susține climatizarea zonală printr-o construcție destinată pentru integrarea într-un plafon fals cu modul compact. Configurația este potrivită pentru birouri, camere de hotel și spații compartimentate în care plafonul trebuie păstrat ordonat, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 3.6 kW la răcire și 4 kW la încălzire, iar debitul de aer declarat este 620/550/480 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.
Caracteristici relevante pentru CHV-5SCC36NK2
Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SCC36NK2, proiectarea pornește de la integrarea într-un plafon fals cu modul compact și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea pe patru direcții pentru distribuția aerului în jurul casetei — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TF05, cu dimensiuni de 620 × 620 × 47.5 mm.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SCC36NK2 sunt 3.6 kW pentru răcire și 4 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Parametri de ventilare pentru regimul ocupat
Debitul de aer este 620/550/480 m³/h, iar presiunea sonoră este 39/37/35 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Funcții selectate pentru control și exploatare
În configurația declarată pentru CHV-5SCC36NK2 sunt menționate Distribuție Circulară a Aerului 360°, Control Independent al Flapsurilor, Pompă de Condens Inclusă și Motor Ventilator DC Brushless. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Funcționare Silențioasă, Design Compact. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25х2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 570 × 570 × 265 mm și o greutate netă de 17.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 30 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
