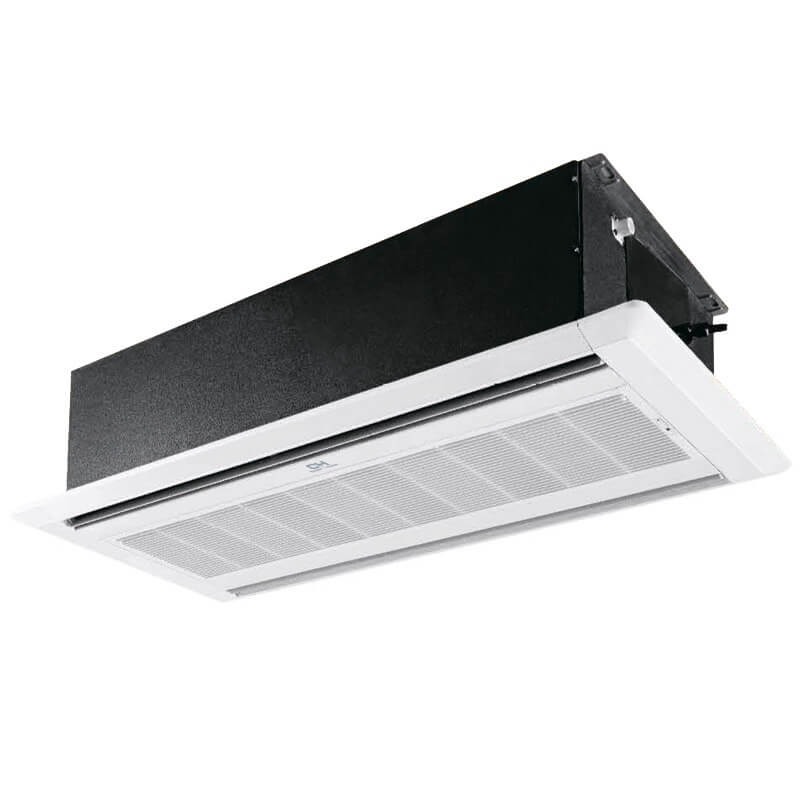

Unitate internă VRF tip casetă bidirecțională Cooper&Hunter CHV-5SCT125NK2
Unitate internă VRF tip casetă bidirecțională CHV-5SCT125NK2 este o unitate internă VRF tip casetă bidirecțională pentru montajul în plafon fals și orientarea fluxului pe două laturi. Oferă 12.5 kW la răcire, 14.0 kW la încălzire și un debit de aer de 1565/1400/1275 m³/h.
Caracteristici cheie
- Capacitate nominală: 12.5 kW răcire / 14.0 kW încălzire.
- Debit de aer: 1565/1400/1275 m³/h.
- Presiune sonoră: 43/41/39 dB(A).
- Racorduri frigorifice: 9.52 mm lichid / 15.9 mm gaz.
- Dimensiuni și greutate: 1350 × 280 × 630 mm / 40.5 kg net.
Beneficii
- Integrare în proiect: Distribuția bidirecțională, potrivită unei geometrii alungite a încăperii.
- Selecție documentată: valorile nominale pot fi corelate direct cu necesarul termic și condițiile de montaj.
- Service planificabil: gabaritul, drenajul și accesul tehnic sunt cunoscute înaintea instalării.
Cooper&Hunter CHV-5SCT125NK2 – performanță nominală într-o configurație casetă bidirecțională
Cooper&Hunter CHV-5SCT125NK2 integrează climatizarea VRF într-o soluție orientată către montajul în plafon fals și orientarea fluxului pe două laturi. Configurația este potrivită pentru coridoare, zone perimetrale și încăperi în care aerul trebuie ghidat pe două axe, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 12.5 kW la răcire și 14.0 kW la încălzire, iar debitul de aer declarat este 1565/1400/1275 m³/h. Datele nominale permit compararea modelului în cadrul seriei, în timp ce selecția finală rămâne legată de sarcina termică și de condițiile reale de montaj.
Caracteristici relevante pentru CHV-5SCT125NK2
Configurație casetă bidirecțională pentru integrarea în spațiu
Pentru CHV-5SCT125NK2, proiectarea pornește de la montajul în plafon fals și orientarea fluxului pe două laturi și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția bidirecțională, potrivită unei geometrii alungite a încăperii — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TE04, cu dimensiuni de 1660 × 710 × 28 mm.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Capacitate nominală pentru selecția în sistemul VRF
Capacitățile nominale ale modelului CHV-5SCT125NK2 sunt 12.5 kW pentru răcire și 14.0 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Echilibru între debit și confort acustic
Debitul de aer este 1565/1400/1275 m³/h, iar presiunea sonoră este 43/41/39 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Caracteristici constructive ale seriei
Modelul CHV-5SCT125NK2 se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Racorduri frigorifice și evacuarea condensului
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Date de montaj pentru coordonarea tehnică
Unitatea are dimensiunile 1350 × 280 × 630 mm și o greutate netă de 40.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 100 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
| Brand | Cooper&Hunter |
|---|
