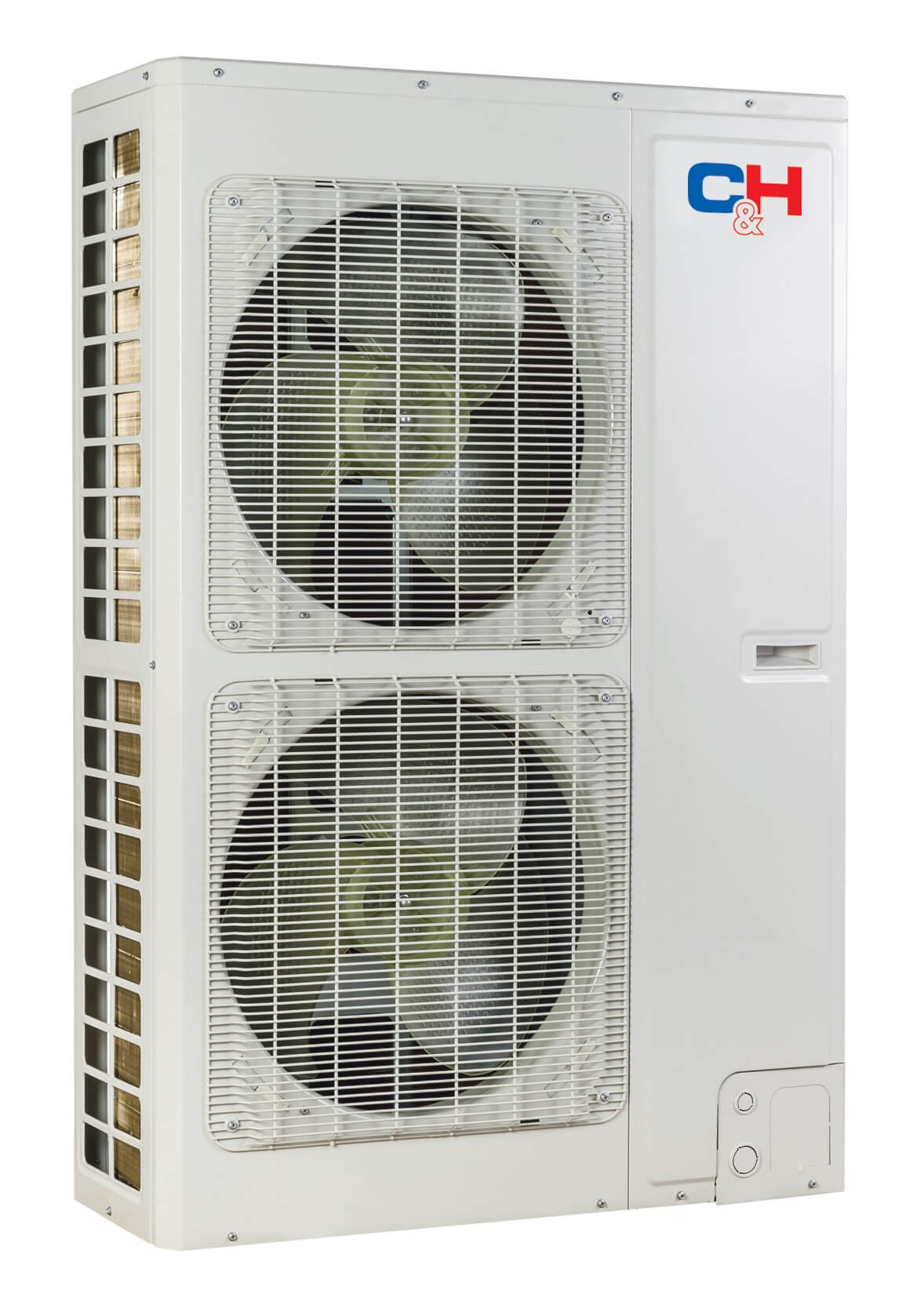

Unitate externă VRF Solar Cooper&Hunter CHV-PV120NK
CHV-PV120NK este o unitate externă VRF Solar de 4 HP, monofazată, cu alimentare fotovoltaică directă.
Datele de capacitate și conectare îl poziționează pentru o selecție precisă în etapa de proiectare HVAC.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Capacitate: 12.1 kW răcire și 14 kW încălzire (4 HP)
- Eficiență sezonieră: SEER 6.59/6.65 și SCOP 3.94/3.82 pentru duct/casetă
- Conectivitate: maximum 7 unități interioare
- Compresie: 1 × Inverter Rotary
- Alimentare: 220-240V / 1Ph / 50Hz
- Montaj: 900×340×1345 mm, 124 kg net
Beneficii
- Alimentare Fotovoltaică cu Acționare Directă: Permite utilizarea directă a energiei fotovoltaice pentru reducerea dependenței de alimentarea exclusivă din rețea.
- Cinci Moduri de Operare PV / Rețea: Oferă flexibilitate în alegerea sursei de energie și adaptarea funcționării la producția fotovoltaică disponibilă.
- Livrarea Surplusului de Energie în Rețea: Valorifică energia fotovoltaică disponibilă peste necesarul momentan al echipamentului, conform configurației electrice a proiectului.
- Funcționare Independentă de Rețea: Permite exploatarea în scenariile prevăzute fără alimentare continuă din rețea, atunci când instalația este configurată corespunzător.
- Reglare Inteligentă PID a Capacității: Corelează capacitatea cu necesarul sistemului pentru un răspuns controlat la variațiile de sarcină.
Descriere
CHV-PV120NK: unitate externă VRF Solar pentru proiecte HVAC
Modelul CHV-PV120NK conectează funcționarea VRF cu o sursă fotovoltaică, acordând prioritate energiei disponibile local și păstrând continuitatea prin rețea. Este o opțiune pentru clădiri în care instalația HVAC face parte din strategia energetică.
Selecția modelului CHV-PV120NK pornește de la sarcina termică a clădirii și limita de 7 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Integrarea directă a energiei solare în sistemul VRF
La 4 HP și alimentare monofazată, CHV-PV120NK poate fi acționat direct din panourile fotovoltaice, folosind prioritar energia produsă local.
Prin cele cinci moduri de operare PV/rețea, unitatea comută între panouri, rețea și livrarea surplusului fără a întrerupe climatizarea.
Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 12.1 kW la răcire și 14 kW la încălzire, în clasa de 4 HP. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.59 și SCOP 3.94; cu unități tip casetă, SEER 6.65 și SCOP 3.82.
Controlul capacității pentru utilizarea energiei disponibile
Compresorul DC Inverter Rotary acoperă cei 4 HP ai modelului, iar reglarea PID a capacității dozează turația după energia fotovoltaică disponibilă.
Circuitul folosește 3.3 kg de R410A. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Racorduri de 9.52 mm pe lichid și 15.9 mm pe gaz
La modelul CHV-PV120NK pot fi conectate maximum 7 unități interioare. Traseul final se dimensionează din documentația de instalare, luând în calcul ramificațiile și diferențele de nivel ale proiectului.
Racordul de lichid este de 9.52 mm, iar cel de gaz de 15.9 mm, ambele pe agent frigorific R410A.
Funcționare monitorizată pentru exploatarea instalației
Pe unități de tip duct, puterea sonoră este de 75 dB(A) la sarcină nominală. Parametrul trebuie corelat cu restul configurației și cu limitele precizate în documentația tehnică a sistemului.
Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 5.9 kW, iar curentul maxim este 29.8 A. Cele cinci moduri de operare PV/rețea și livrarea surplusului în rețea permit gestionarea energiei între panouri, clădire și furnizor.
Dimensiuni clare pentru amplasare și mentenanță
Unitatea măsoară 900×340×1345 mm și cântărește 124 kg net. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Cele 124 kg și gabaritul redus permit montajul pe balcon tehnic sau pe cadru la sol, aproape de tabloul fotovoltaic, cu acces lateral pentru service.
Integrarea modelului CHV-PV120NK într-o soluție HVAC coerentă
Pentru cei 4 HP ai modelului CHV-PV120NK, proiectantul și instalatorul pot corela sarcina termică și numărul de terminale cu puterea tabloului fotovoltaic și condițiile de montaj. Echipa Cooper&Hunter poate sprijini selectarea componentelor compatibile și definitivarea soluției pentru proiect.
Informații suplimentare
| Brand | Cooper&Hunter |
|---|
