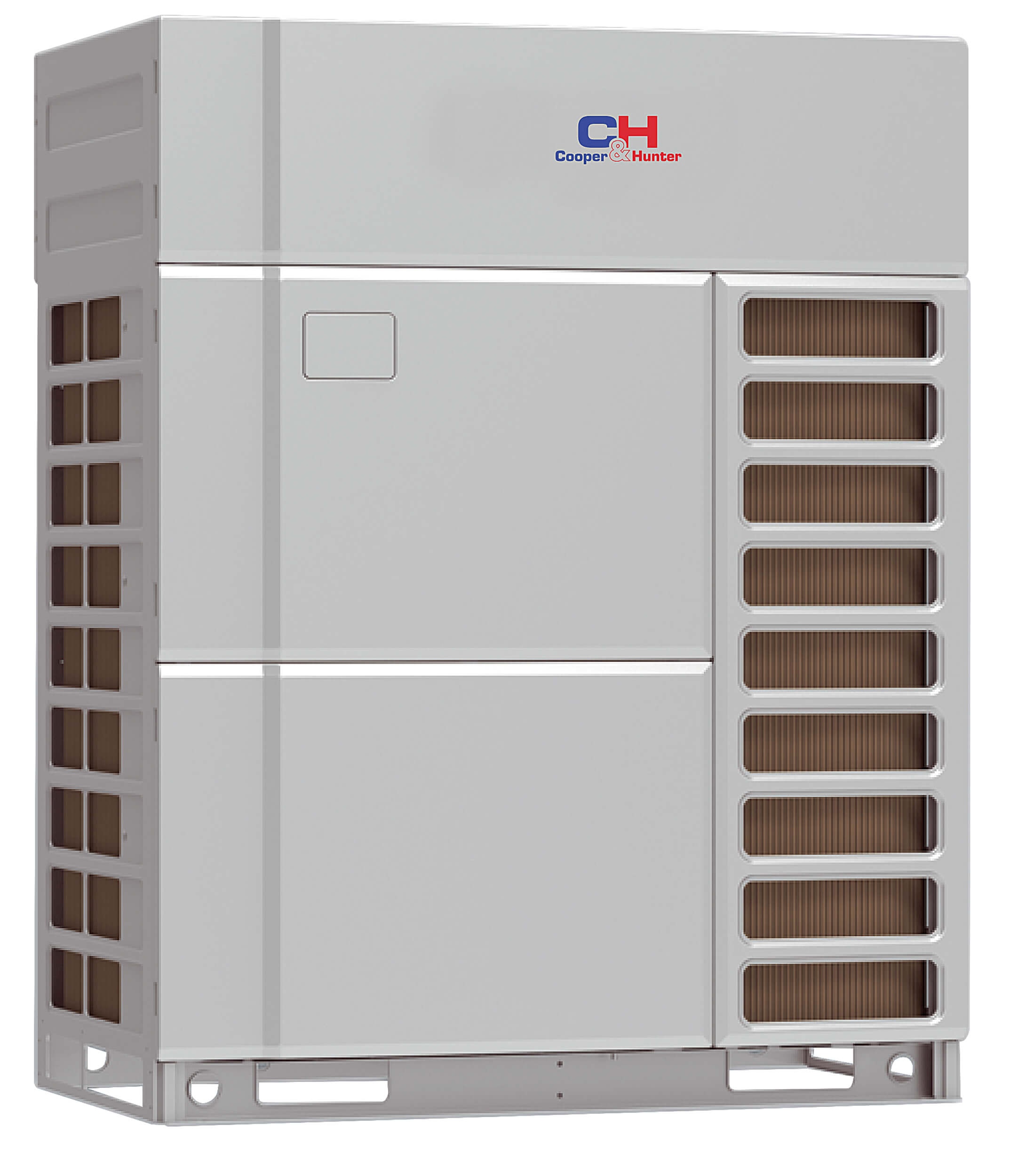

Unitate externă VRF cu recuperare de căldură Cooper&Hunter CHV6-H450NMX

CHV6-H450NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC

CHV6-H450NMX este unitatea VRF cu recuperare de căldură de 16 HP din platforma CHV6, pe trei țevi și șasiu lat de 1340 mm: 45 kW la răcire, 50 kW la încălzire și până la 26 de terminale care pot lucra simultan în regimuri diferite.

Selecția modelului CHV6-H450NMX pornește de la sarcina termică a clădirii și limita de 26 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

Recuperare de căldură pentru zone cu cerințe simultane

Căldura preluată din zonele care se răcesc este mutată către cele care cer încălzire, în loc să fie evacuată în exterior; modulele HR6B repartizează agentul frigorific către cele 26 de terminale, după regimul cerut de fiecare.

Configurația se proiectează ca ansamblu, împreună cu modulele de distribuție și terminalele compatibile, pentru ca fiecare zonă să primească regimul solicitat.

Capacitate de 45 kW la răcire și 50 kW la încălzire

Modelul oferă 45 kW la răcire și 50 kW la încălzire, în clasa de 16 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.

Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.53 și SCOP 4.42; cu unități tip casetă, SEER 6.22 și SCOP 4.51.

Compresor EVI Inverter Scroll pentru recuperare de căldură

Un compresor EVI Inverter Scroll acoperă clasa de 16 HP și își reglează turația după sarcina celor 26 de terminale; separarea uleiului în două trepte (până la 99%) protejează compresorul în regimul de recuperare, iar circuitul conține 11.6 kg de R410A.

Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

Conectarea a până la 26 unități interioare

La modelul CHV6-H450NMX pot fi conectate maximum 26 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.

Conducta de lichid are diametrul de 12.7 mm, iar conexiunea de gaz este specificată la 28.6 / 22.2 mm; circuitul utilizează R410A.

Alimentare 380-415V / 3Ph / 50Hz și parametri electrici pentru coordonare

Presiunea sonoră declarată este de 63 dB(A). Puterea sonoră cu unități duct este 91 dB(A), iar cu unități casetă este 94 dB(A).

Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 22 kW, curentul maxim 39.3 A, iar siguranța recomandată 40 A. Unitatea se leagă la BMS prin Modbus, KNX și BACnet, iar sistemul dublu de backup păstrează funcționarea în caz de avarie a unei componente.

Gabarit 1340×775×1690 mm pentru planificarea montajului

Cu 1340×775×1690 mm și 325 kg net, CHV6-H450NMX are același gabarit și aceeași masă ca varianta HR de 14 HP; la două ventilatoare se lasă spațiile de aspirație și refulare cerute de cei 16 HP.

Pentru CHV6-H450NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.

CHV6-H450NMX, bază tehnică pentru un proiect VRF bine coordonat

Cu 16 HP, recuperare de căldură pe trei țevi și 26 de terminale, CHV6-H450NMX servește clădiri comerciale mari cu cereri simultane; de la cei 45 kW și de la gazul de 28.6 mm se dimensionează terminalele și modulele HR6B. Pentru lista de componente compatibile, echipa Cooper&Hunter oferă suport la specificare.
