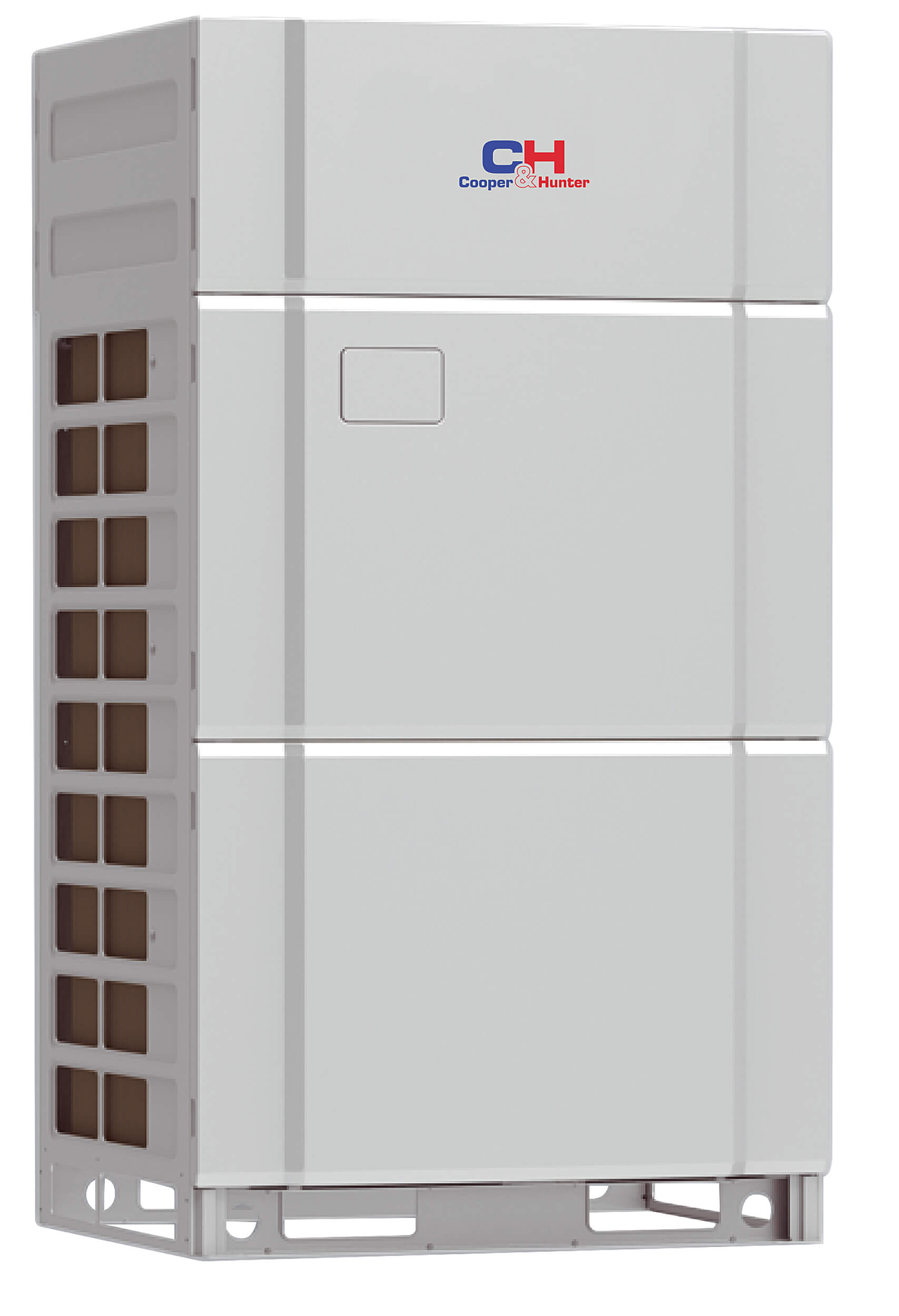

Unitate externă VRF cu recuperare de căldură Cooper&Hunter CHV6-H335NMX
CHV6-H335NMX este unitatea externă VRF de 12 HP cu recuperare de căldură pe trei țevi, pentru răcire și încălzire simultane pe zone diferite.
Oferă 33.5 kW la răcire și 37.5 kW la încălzire pentru până la 19 terminale, cu racord de lichid 12.7 mm.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Capacitate: 33.5 kW răcire și 37.5 kW încălzire (12 HP)
- Eficiență sezonieră: SEER 6.61/6.73 și SCOP 4.74/4.37 pentru duct/casetă
- Conectivitate: maximum 19 unități interioare
- Compresie: 1 × EVI Inverter scroll
- Alimentare: 380-415V / 3Ph / 50Hz
- Montaj: 930×775×1690 mm, 256 kg net
Beneficii
- Recuperare de Căldură cu Răcire și Încălzire Simultane: Permite deservirea simultană a zonelor cu cerințe termice diferite și valorificarea energiei transferate în sistem.
- Sistem cu 3 Țevi: Separă fluxurile necesare răcirii și încălzirii simultane pentru o distribuție controlată către fiecare zonă.
- Compresor EVI Inverter Scroll: Modulează capacitatea în funcție de sarcină și susține funcționarea stabilă a sistemului în regim variabil.
- Sistem Dublu de Backup: Susține continuitatea operațională prin redundanță și limitează impactul unei opriri neplanificate asupra întregului sistem.
- Protocoale BMS Modbus / KNX / BACnet: Permite integrarea în sistemul de management al clădirii și coordonarea centralizată a instalației.
Descriere
CHV6-H335NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC
CHV6-H335NMX este unitatea VRF cu recuperare de căldură de 12 HP din platforma CHV6, pe trei țevi: 33.5 kW la răcire, 37.5 kW la încălzire și până la 19 terminale care pot lucra simultan în regimuri diferite, prin modulele HR6B.
Selecția modelului CHV6-H335NMX pornește de la sarcina termică a clădirii și limita de 19 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Distribuție pe trei țevi pentru regim mixt
Prin cele trei țevi, căldura preluată din zonele care se răcesc este transferată celor care cer încălzire; modulele HR6B repartizează agentul frigorific către cele 19 terminale, în funcție de regimul fiecăruia.
Configurația se proiectează ca ansamblu, împreună cu modulele de distribuție și terminalele compatibile, pentru ca fiecare zonă să primească regimul solicitat.
Performanță de 12 HP pentru sarcina proiectată
Modelul oferă 33.5 kW la răcire și 37.5 kW la încălzire, în clasa de 12 HP.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.61 și SCOP 4.74; cu unități tip casetă, SEER 6.73 și SCOP 4.37.
Compresor EVI Inverter Scroll pentru recuperare de căldură
Un compresor EVI Inverter Scroll acoperă clasa de 12 HP, iar separarea uleiului în două trepte (până la 99%) susține lubrifierea în comutările frecvente ale regimului de recuperare; circuitul conține 9.6 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.
Circuit frigorific dimensionat pentru 19 terminale
La modelul CHV6-H335NMX pot fi conectate maximum 19 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 12.7 mm, iar conexiunea de gaz este specificată la 25.4 / 19.05 mm; circuitul utilizează R410A.
Control operațional și integrare în sistemul clădirii
Presiunea sonoră declarată este de 63 dB(A). Puterea sonoră cu unități duct este 84 dB(A), iar cu unități casetă este 86 dB(A).
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 13.5 kW, curentul maxim 24.1 A, iar siguranța recomandată 25 A. Unitatea se integrează în BMS prin Modbus, KNX și BACnet și funcționează în intervalul extins -30°C ~ +55°C, util pentru instalări în climat rece.
Masă netă de 256 kg și coordonarea accesului tehnic
Cu 930×775×1690 mm și 256 kg net, CHV6-H335NMX rămâne pe șasiul îngust de 930 mm, dar este cu 13 kg mai grea decât varianta HR de 10 HP; suportul și căile de transport se verifică pentru această masă.
Pentru CHV6-H335NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
CHV6-H335NMX, alegere documentată pentru proiectare și execuție
Cu 12 HP, recuperare de căldură pe trei țevi și 19 terminale, CHV6-H335NMX se pretează clădirilor comerciale medii cu cereri simultane; de la cei 33.5 kW și de la traseele de 12.7/25.4 mm se dimensionează terminalele și modulele HR6B. Pentru definitivarea soluției, echipa Cooper&Hunter este disponibilă la specificare.
