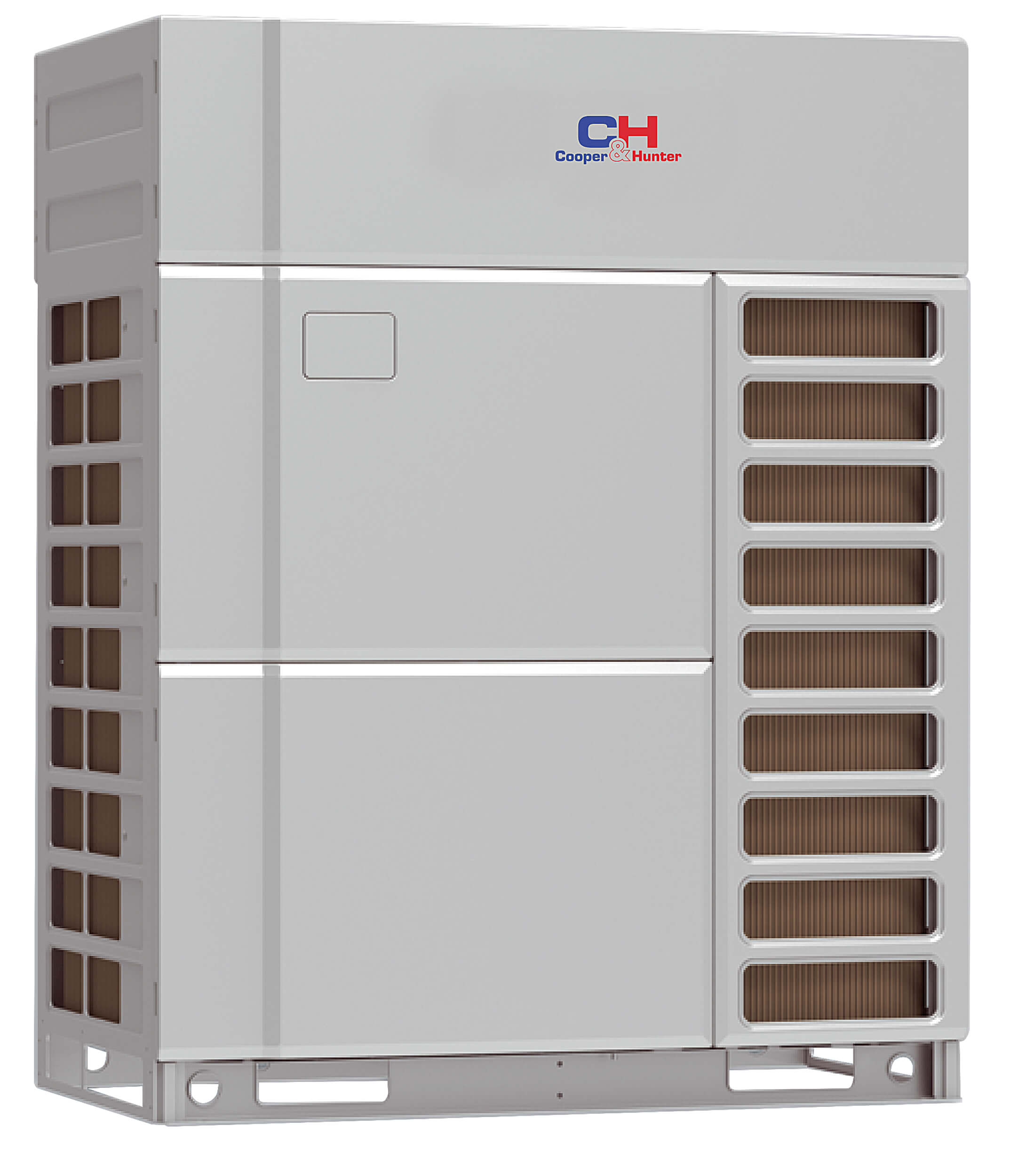

Unitate externă VRF Cooper&Hunter CHV6-560NMX
CHV6-560NMX este unitatea externă VRF CHV6 de 20 HP, cu pompă de căldură și doi compresori, pentru sisteme mari cu până la 33 de terminale.
Oferă 56 kW la răcire și 63 kW la încălzire, cu racorduri de 15.9 mm lichid și 28.6 mm gaz.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Capacitate: 56 kW răcire și 63 kW încălzire (20 HP)
- Eficiență sezonieră: SEER 5.97/5.67 și SCOP 4.1/3.71 pentru duct/casetă
- Conectivitate: maximum 33 unități interioare
- Compresie: 2 × EVI Inverter scroll
- Alimentare: 380–415V / 3Ph / 50Hz
- Montaj: 1340×775×1690 mm, 350 kg net
Beneficii
- Compresor EVI Inverter Scroll: Modulează capacitatea în funcție de sarcină și susține funcționarea stabilă a sistemului în regim variabil.
- Control Dublu EEV cu Entalpie: Reglează fin debitul de agent frigorific pentru o adaptare mai precisă la cerințele instalației.
- Interval Extins de Funcționare -30°C ~ +52°C: Menține disponibilitatea răcirii și încălzirii într-un domeniu larg de temperaturi exterioare.
- Protocoale BMS Modbus / KNX / BACnet: Permite integrarea în sistemul de management al clădirii și coordonarea centralizată a instalației.
- Sistem Inteligent de Contorizare a Energiei: Oferă date pentru urmărirea consumului și administrarea energetică a sistemului VRF.
CHV6-560NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-560NMX este unitatea VRF de 20 HP din platforma CHV6, cu pompă de căldură pe două țevi și doi compresori: 56 kW la răcire, 63 kW la încălzire și până la 33 de terminale, pentru clădiri comerciale mari cu multe zone.
Selecția modelului CHV6-560NMX pornește de la sarcina termică a clădirii și limita de 33 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Arhitectură VRF pentru clădiri cu mai multe zone
Ca pompă de căldură, unitatea alimentează centralizat cei 56 kW frigorifici sau 63 kW termici către cele până la 33 de terminale, în același regim la un moment dat.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.
Capacitate de 56 kW la răcire și 63 kW la încălzire
Modelul oferă 56 kW la răcire și 63 kW la încălzire, în clasa de 20 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 5.97 și SCOP 4.1; cu unități tip casetă, SEER 5.67 și SCOP 3.71.
Compresor EVI Inverter scroll și control dublu EEV
Doi compresori EVI Inverter Scroll acoperă clasa de 20 HP, împărțindu-și sarcina celor 33 de terminale prin reglaj de turație; circuitul conține 8 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.
Conectarea a până la 33 unități interioare
La modelul CHV6-560NMX pot fi conectate maximum 33 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Conducta de lichid are diametrul de 15.9 mm, iar conexiunea de gaz este specificată la 28.6 mm; circuitul utilizează R410A.
Alimentare 380–415V / 3Ph / 50Hz și parametri electrici pentru coordonare
Presiunea sonoră declarată este de 62 dB(A). Puterea sonoră cu unități duct este 93 dB(A), iar cu unități casetă este 94 dB(A).
Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 26.85 kW, curentul maxim 48 A, iar siguranța recomandată 50 A. Unitatea se integrează în BMS prin Modbus, KNX și BACnet, iar contorizarea inteligentă a energiei raportează consumul pe sistem.
Gabarit 1340×775×1690 mm pentru planificarea montajului
Cu 1340×775×1690 mm și 350 kg net, CHV6-560NMX păstrează gabaritul și masa modelului de 18 HP; la un ventilator dublu se lasă spațiul de aspirație și refulare cerut de cei 20 HP.
Pentru CHV6-560NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
CHV6-560NMX, alegere documentată pentru proiectare și execuție
Cu 20 HP, doi compresori și 33 de terminale, CHV6-560NMX acoperă clădiri comerciale mari; de la cei 56 kW și de la gazul de 28.6 mm se dimensionează sistemul. Detaliile de configurare se pot valida împreună cu echipa Cooper&Hunter.
