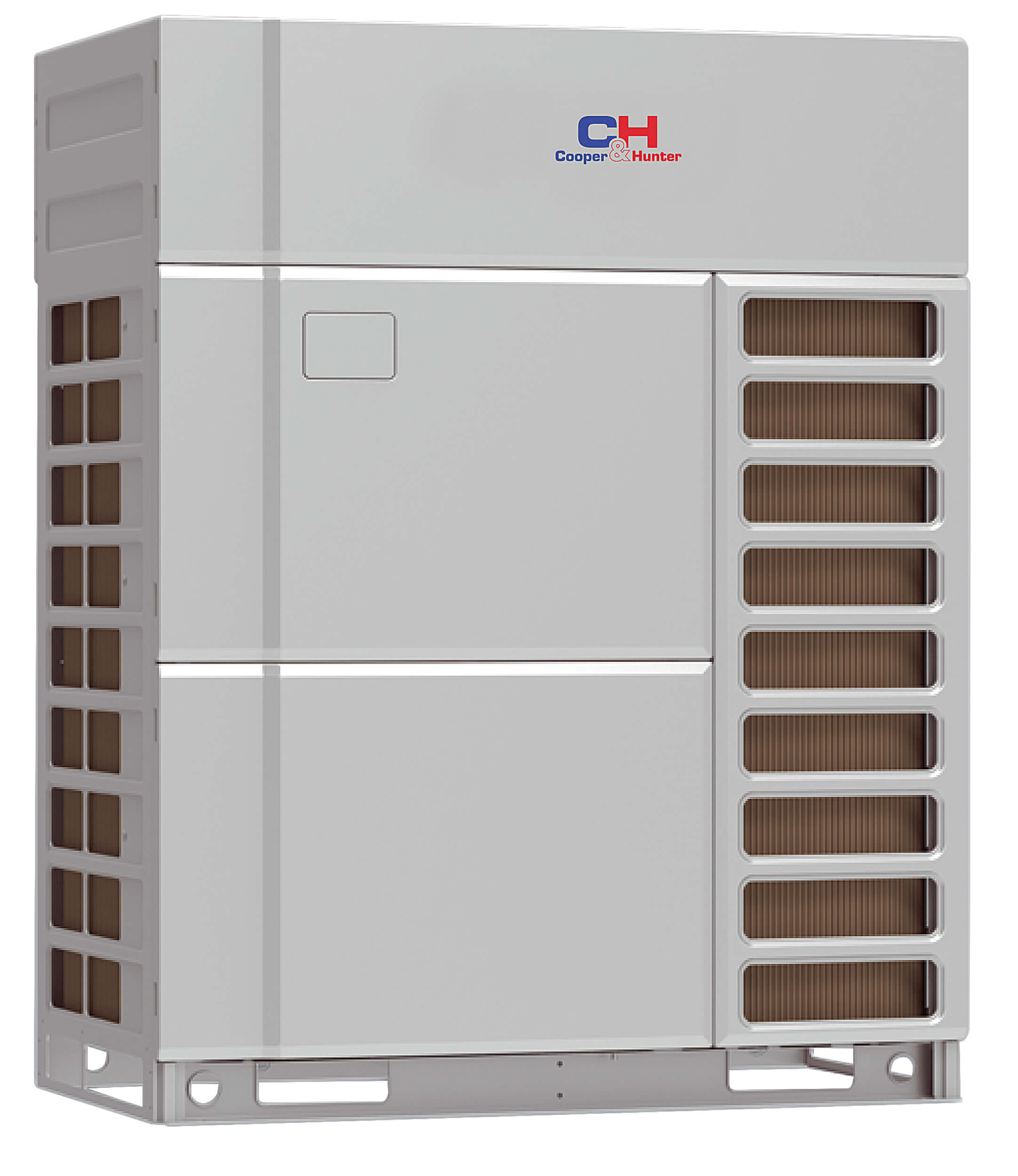

Unitate externă VRF Cooper&Hunter CHV6-400NMX

CHV6-400NMX: unitate externă VRF standard pentru proiecte HVAC

CHV6-400NMX este unitatea VRF de 14 HP din platforma CHV6, prima din serie pe șasiul lat de 1340 mm: 40 kW la răcire, 45 kW la încălzire și până la 23 terminale, pentru clădiri comerciale sau hoteliere de dimensiune medie.

Selecția modelului CHV6-400NMX pornește de la sarcina termică a clădirii și limita de 23 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

Pompă de căldură VRF pentru aplicații comerciale

În regim pompă de căldură, unitatea distribuie centralizat cei 40 kW frigorifici sau 45 kW termici către cele până la 23 de terminale.

Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

Capacitate de 40 kW la răcire și 45 kW la încălzire

Modelul oferă 40 kW la răcire și 45 kW la încălzire, în clasa de 14 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.

Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.72 și SCOP 4.5; cu unități tip casetă, SEER 6.74 și SCOP 4.3.

Tehnologie inverter pentru adaptarea continuă a capacității

Un compresor EVI Inverter Scroll acoperă clasa de 14 HP, ajustând turația după cererea celor 23 de terminale; circuitul este încărcat cu 7 kg de R410A.

Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

Conectarea a până la 23 unități interioare

La modelul CHV6-400NMX pot fi conectate maximum 23 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.

Conducta de lichid are diametrul de 12.7 mm, iar conexiunea de gaz este specificată la 25.4 mm; circuitul utilizează R410A.

Alimentare 380–415V / 3Ph / 50Hz și parametri electrici pentru coordonare

Presiunea sonoră declarată este de 59 dB(A). Puterea sonoră cu unități duct este 90 dB(A), iar cu unități casetă este 88 dB(A).

Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 21 kW, curentul maxim 37.5 A, iar siguranța recomandată 40 A. Prin Modbus, KNX și BACnet unitatea se integrează în BMS-ul clădirii, iar contorizarea inteligentă a energiei permite urmărirea consumului.

Gabarit 1340×775×1690 mm pentru planificarea montajului

Cu 1340×775×1690 mm și 300 kg net, unitatea trece pe șasiul lat cu două ventilatoare; cele 300 kg și lățimea de 1340 mm cer verificarea suportului și a căilor de transport pe terasă.

Pentru CHV6-400NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.

Coordonare tehnică de la selecție la punerea în funcțiune

Cu 14 HP și 23 de terminale, CHV6-400NMX acoperă sarcini medii pe șasiul lat de 1340 mm; de la cei 40 kW și de la traseele de 12.7/25.4 mm se dimensionează sistemul. Echipa Cooper&Hunter sprijină verificarea compatibilității și finalizarea soluției.
