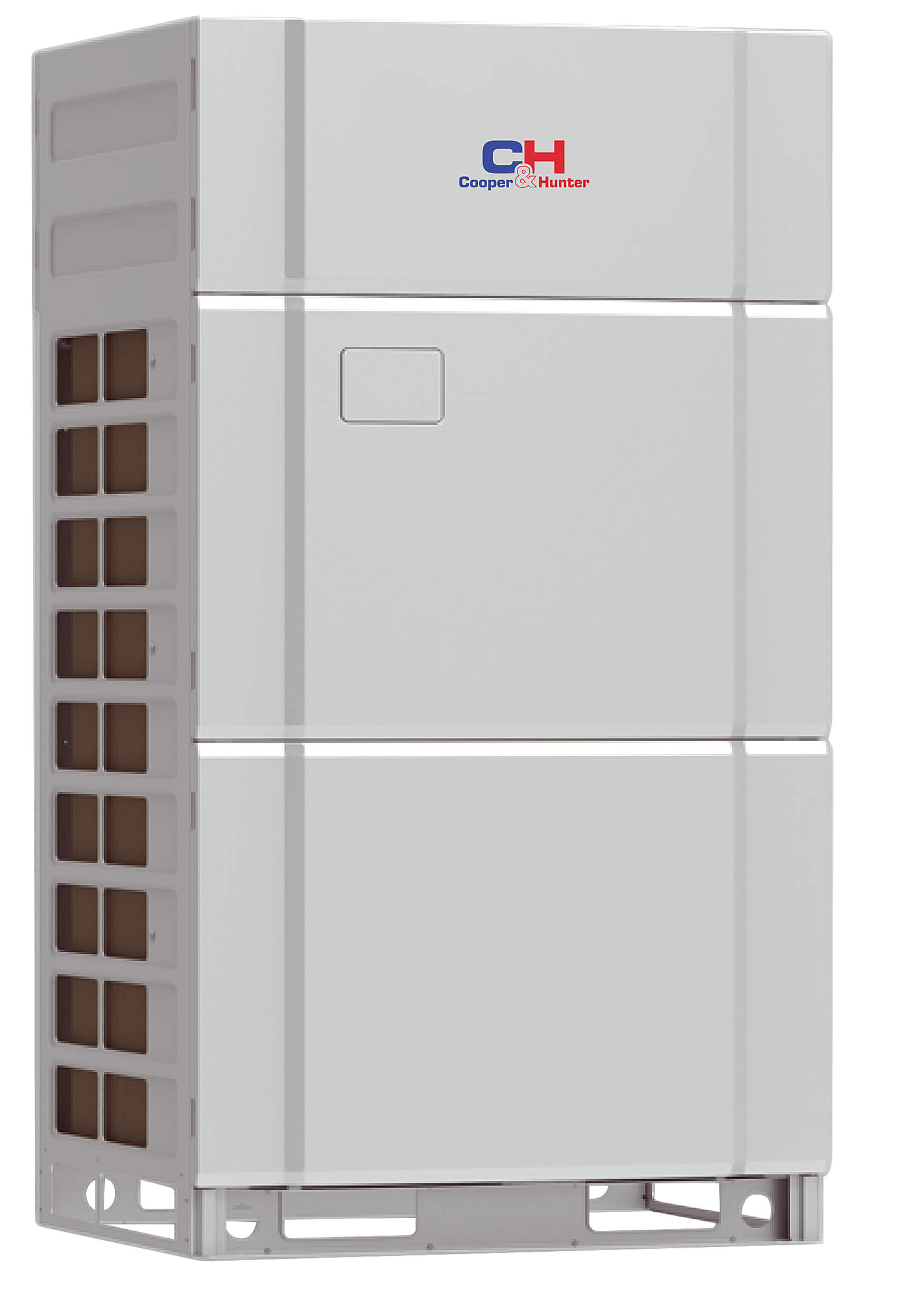

Unitate externă VRF Cooper&Hunter CHV6-224NMX
CHV6-224NMX este unitatea externă VRF CHV6 de 8 HP, cu pompă de căldură, pentru sisteme comerciale mici și medii cu până la 13 terminale.
Cei 22.4 kW la răcire și 25 kW la încălzire se distribuie centralizat, pe o singură pereche de țevi de 9.52/19.05 mm.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Capacitate: 22.4 kW răcire și 25 kW încălzire (8 HP)
- Eficiență sezonieră: SEER 7.1/7.8 și SCOP 4.62/4.5 pentru duct/casetă
- Conectivitate: maximum 13 unități interioare
- Compresie: 1 × EVI Inverter Scroll
- Alimentare: 380–415V / 3Ph / 50Hz
- Montaj: 930×775×1690 mm, 220 kg net
Beneficii
- Compresor EVI Inverter Scroll: Modulează capacitatea în funcție de sarcină și susține funcționarea stabilă a sistemului în regim variabil.
- Control Dublu EEV cu Entalpie: Reglează fin debitul de agent frigorific pentru o adaptare mai precisă la cerințele instalației.
- Interval Extins de Funcționare -30°C ~ +52°C: Menține disponibilitatea răcirii și încălzirii într-un domeniu larg de temperaturi exterioare.
- Protocoale BMS Modbus / KNX / BACnet: Permite integrarea în sistemul de management al clădirii și coordonarea centralizată a instalației.
- Sistem Inteligent de Contorizare a Energiei: Oferă date pentru urmărirea consumului și administrarea energetică a sistemului VRF.
CHV6-224NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-224NMX este unitatea externă VRF de intrare în platforma CHV6, cu pompă de căldură și circuit în două țevi: 8 HP, 22.4 kW la răcire și până la 13 unități interioare, potrivită pentru etaje de birouri sau spații comerciale compacte cu mai multe încăperi.
Selecția modelului CHV6-224NMX pornește de la sarcina termică a clădirii și limita de 13 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Arhitectură VRF pentru clădiri cu mai multe zone
Unitatea comută întreg sistemul între răcire și încălzire, distribuind cei 22.4 kW frigorifici sau 25 kW termici către cele până la 13 terminale, printr-o singură pereche de țevi.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.
Capacitate de 22.4 kW la răcire și 25 kW la încălzire
Modelul oferă 22.4 kW la răcire și 25 kW la încălzire, în clasa de 8 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 7.1 și SCOP 4.62; cu unități tip casetă, SEER 7.8 și SCOP 4.5.
Compresor EVI Inverter Scroll și control dublu EEV
Un singur compresor EVI Inverter Scroll acoperă clasa de 8 HP, iar reglajul de turație urmărește sarcina pentru a menține consumul aproape de necesarul real; circuitul conține 5.5 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.
Conectarea a până la 13 unități interioare
La modelul CHV6-224NMX pot fi conectate maximum 13 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Conducta de lichid are diametrul de 9.52 mm, iar conexiunea de gaz este specificată la 19.05 mm; circuitul utilizează R410A.
Alimentare 380–415V / 3Ph / 50Hz și parametri electrici pentru coordonare
Presiunea sonoră declarată este de 56 dB(A). Puterea sonoră cu unități duct este 80 dB(A), iar cu unități casetă este 82 dB(A).
Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 12.87 kW, curentul maxim 23 A, iar siguranța recomandată 25 A. Integrarea în BMS se face prin protocoalele Modbus, KNX și BACnet, iar contorizarea inteligentă a energiei permite urmărirea consumului pe sistem.
Gabarit 930×775×1690 mm pentru planificarea montajului
Cu 930×775×1690 mm și 220 kg net, unitatea intră pe un singur rând de suporți antivibranți; la 220 kg sarcina pe structură rămâne moderată, dar se păstrează spațiul de aspirație și refulare cerut de cei 8 HP.
Pentru CHV6-224NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
CHV6-224NMX, bază tehnică pentru un proiect VRF bine coordonat
La 8 HP și maximum 13 unități interioare, CHV6-224NMX acoperă sarcini mici și medii dintr-un sistem VRF; pornind de la cei 22.4 kW, proiectantul poate dimensiona terminalele și traseele. Echipa Cooper&Hunter ajută la verificarea compatibilității și la finalizarea listei de componente.
| Brand | Cooper&Hunter |
|---|
