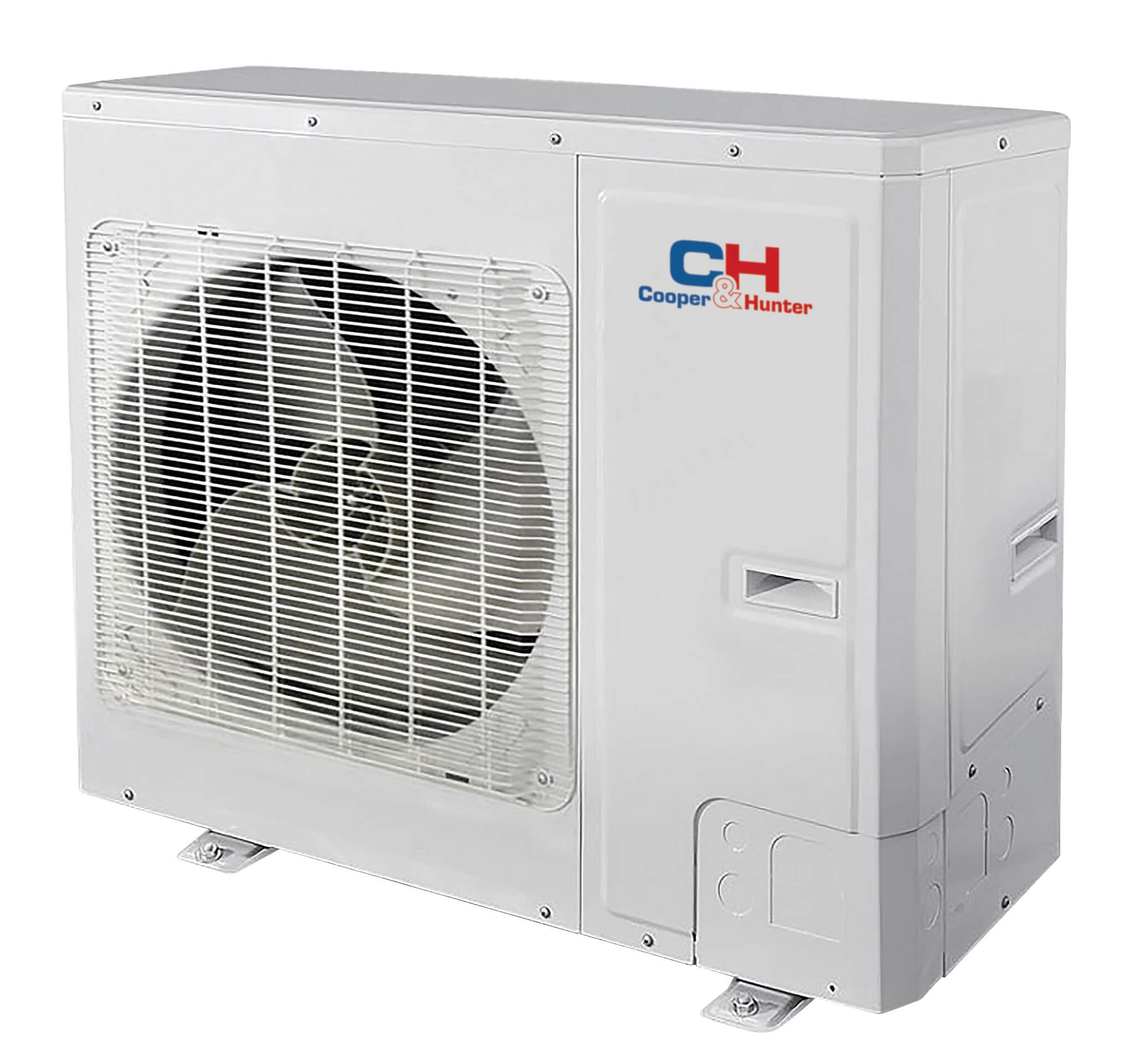

Unitate externă VRF Compact Cooper&Hunter CHV-5S140NK1

CHV-5S140NK1: unitate externă VRF Compact pentru proiecte HVAC

CHV-5S140NK1 este unitatea VRF Compact cu carcasă joasă de 820 mm, monofazată, cu 14.1 kW la răcire pentru până la 8 terminale interioare, o alternativă la unitățile verticale acolo unde înălțimea este limitată.

Selecția modelului CHV-5S140NK1 pornește de la sarcina termică a clădirii și limita de 8 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

VRF Compact pentru controlul mai multor încăperi

Carcasa de 820 mm înălțime și 110 kg oferă 14.1 kW pentru până la 8 terminale, o soluție orizontală pentru amplasamente cu gabarit vertical redus.

Protecțiile, cablurile de alimentare și comunicația se dimensionează în proiect, iar integrarea în automatizarea clădirii se confirmă împreună cu interfețele și controlerele compatibile.

Capacitate de 14.1 kW la răcire și 16.5 kW la încălzire

Modelul oferă 14.1 kW la răcire și 16.5 kW la încălzire. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.

Cu unități interioare tip duct, valorile sezoniere sunt SEER 5.73 și SCOP 3.86; cu unități tip casetă, SEER 5.85 și SCOP 3.74.

Compresor Inverter Rotary pentru adaptarea capacității

Compresorul Inverter Rotary al variantei joase lucrează cu 5 kg de R410A și degivrare inteligentă îmbunătățită, pentru funcționare stabilă până la -20°C.

Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

Circuit frigorific dimensionat pentru 8 terminale

Modelul leagă până la 8 unități interioare, cu conductă de lichid de 9.52 mm și de gaz de 15.9 mm.

Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.

Control operațional și integrare în sistemul clădirii

Puterea sonoră cu unități duct este 77 dB(A). Funcția se coordonează cu automatizarea și controlerele compatibile alese pentru arhitectura instalației.

Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 6.3 kW, curentul maxim 31.8 A, iar siguranța recomandată 40 A. Unitatea lucrează între -20°C și +52°C, cu degivrare inteligentă îmbunătățită pentru sezonul rece.

Masă netă de 110 kg și coordonarea accesului tehnic

Unitatea măsoară 940×486×820 mm și are o greutate netă de 110 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.

Cele 820 mm înălțime și 110 kg fac unitatea potrivită pentru amplasamente cu gabarit vertical limitat, pe picioare antivibrație.

CHV-5S140NK1, bază tehnică pentru un proiect VRF bine coordonat

Pentru configurarea modelului CHV-5S140NK1, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter oferă asistență la integrarea carcasei joase și la selecția celor 8 terminale interioare compatibile.
