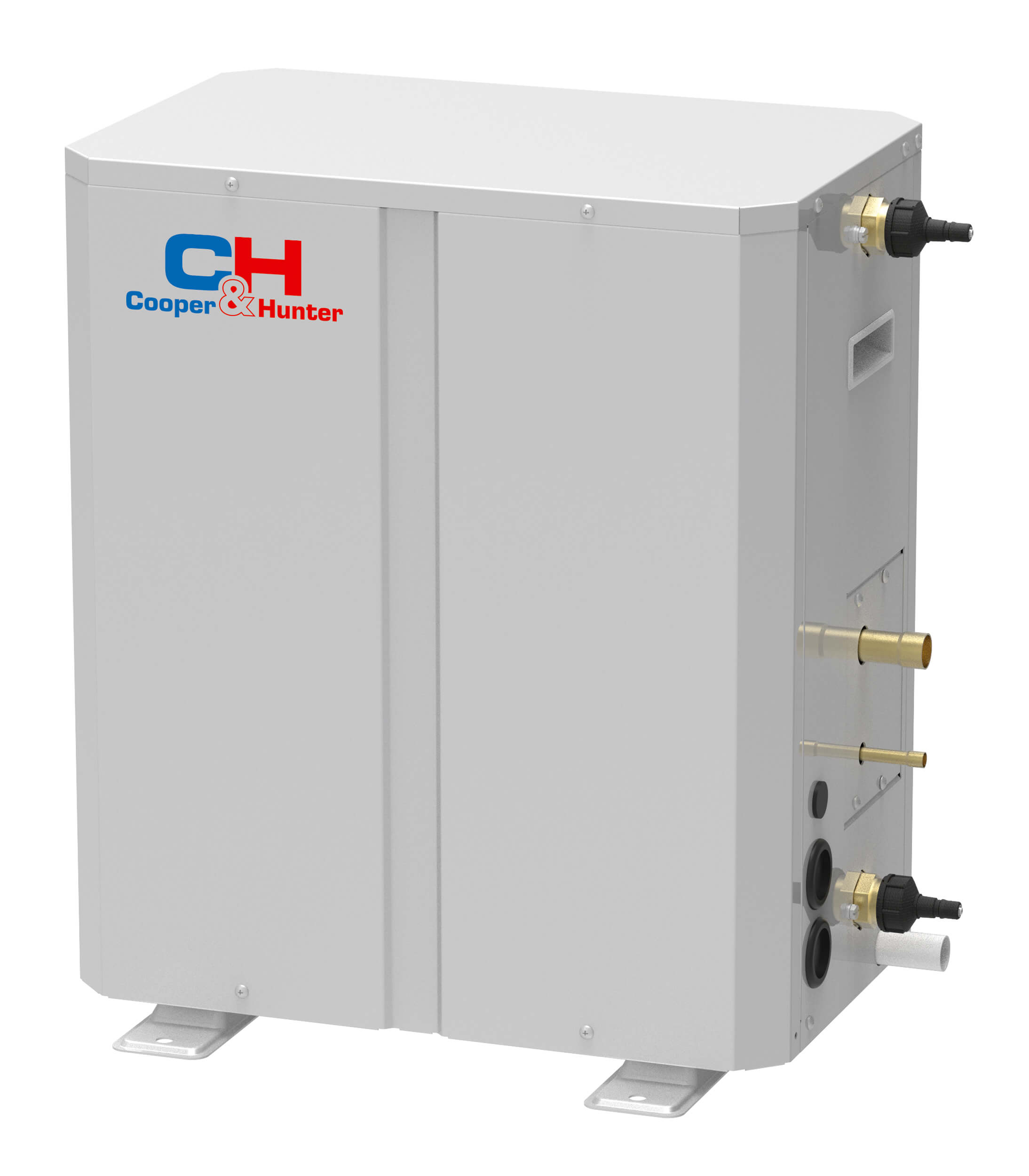

Modul Hidrobox Cooper&Hunter HB6-30NK
HB6-30NK este modulul Hidrobox de 30 kW pentru prepararea apei calde și alimentarea circuitelor de încălzire dintr-un sistem CHV6 Heat Recovery.
Cu un debit de 86 L/min și o capacitate de până la 30 kW, acoperă cereri mai mari de apă caldă, printr-un schimbător cu plăci.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Încălzire: 30 kW
- ACM: 4.5 kW nominal, domeniu 3.6–30 kW
- Temperaturi: ACM 35–55 °C, încălzire 25–45 °C
- Debit apă: 86 L/min, cădere de presiune 38.5 kPa
- Montaj: 515×330×606 mm, 40 kg net
Beneficii
- Preparare Apă Caldă Menajeră până la 55°C: Transferă energia sistemului VRF către circuitul de apă caldă menajeră, în domeniul de temperatură documentat.
- Apă Caldă pentru Încălzire până la 45°C: Permite alimentarea circuitelor hidronice de joasă temperatură compatibile cu parametrii proiectului.
- Schimbător de Căldură cu Plăci: Asigură transferul de energie între circuitul frigorific și cel hidronic într-o construcție compactă.
- Compatibil cu Sistemele CHV6 Heat Recovery: Integrează modulul Hidrobox în platforma Heat Recovery pentru valorificarea energiei disponibile în sistem.
- Utilizare Rezidențială și Comercială: Permite includerea modulului în proiecte cu profiluri diferite de consum și cerințe hidronice.
Descriere
HB6-30NK: modul Hidrobox pentru integrarea apei calde în sistemul VRF
Modelul HB6-30NK extinde sistemul VRF Heat Recovery către aplicații hidronice, folosind un schimbător cu plăci pentru prepararea apei calde și alimentarea circuitelor de încălzire.
Modelul HB6-30NK transferă energia din circuitul VRF către circuitul de apă; debitele, temperaturile și automatizarea se verifică pentru configurația hidronică proiectată.
Hidrobox pentru apă caldă și încălzire
Prin schimbătorul cu plăci, modulul transferă apei energia din circuitul frigorific al sistemului CHV6 Heat Recovery. Integrarea se corelează cu debitele, temperaturile și componentele de siguranță prevăzute pentru circuitul de apă.
Producerea apei calde se integrează în aceeași instalație care asigură climatizarea, valorificând căldura sistemului. Proiectarea circuitului trebuie să includă racordurile, izolarea și accesul la componentele care necesită verificare sau întreținere.
Capacitate de încălzire 30 kW
Capacitatea de încălzire a modulului este 30 kW. Debitul și domeniul de temperatură se verifică împreună cu necesarul consumatorilor conectați la instalație.
Pentru prepararea apei calde menajere, valoarea nominală este 4.5 kW, cu domeniu de capacitate 3.6–30 kW.
Apă caldă menajeră până la 55 °C
Apa caldă menajeră este livrată la 55 °C nominal, într-un interval reglabil de 35–55 °C, iar apa pentru încălzire la 45 °C nominal, în intervalul 25–45 °C.
Integrarea hidronică se verifică împreună cu debitele, temperaturile de lucru, automatizarea și accesoriile necesare circuitului de apă. Racordarea hidraulică trebuie să prevadă izolarea conductelor și accesul necesar operațiunilor de service.
1 schimbător de căldură cu placă
Transferul se face printr-un schimbător de căldură cu plăci. Căderea de presiune se ia în calcul la selectarea pompei și la echilibrarea circuitului hidronic.
La acest model, debitul de apă ajunge la 86 L/min, cu o cădere de presiune de 38.5 kPa — valori de care depind alegerea pompei și echilibrarea circuitului.
Racorduri hidronice 1″ și conexiuni frigorifice
Pe partea de apă, racordurile In/Out sunt de 1″, iar pe partea frigorifică, 9.52 mm pe lichid și 22.2 mm pe gaz.
Alimentarea rămâne monofazată, 220-240V / 1Ph / 50Hz, cu siguranță de 6 A și cablu de 1.5×3 mm². Automatizarea se coordonează cu senzorii și comenzile necesare regimurilor de apă caldă și încălzire.
Dimensiuni 515×330×606 mm și greutate netă 40 kg
Carcasa măsoară 515×330×606 mm și are o greutate netă de 40 kg. Schimbătorul și componentele auxiliare trebuie să rămână accesibile pentru verificări, curățare și întreținere.
Montajul pe perete cere un suport dimensionat pentru această greutate și spațiu liber pentru racorduri, izolație și intervenții ulterioare.
Integrarea modelului HB6-30NK într-o soluție HVAC coerentă
Pentru configurarea modelului HB6-30NK, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate valida schema finală a sistemului înainte de comandă.
Informații suplimentare
| Brand | Cooper&Hunter |
|---|
