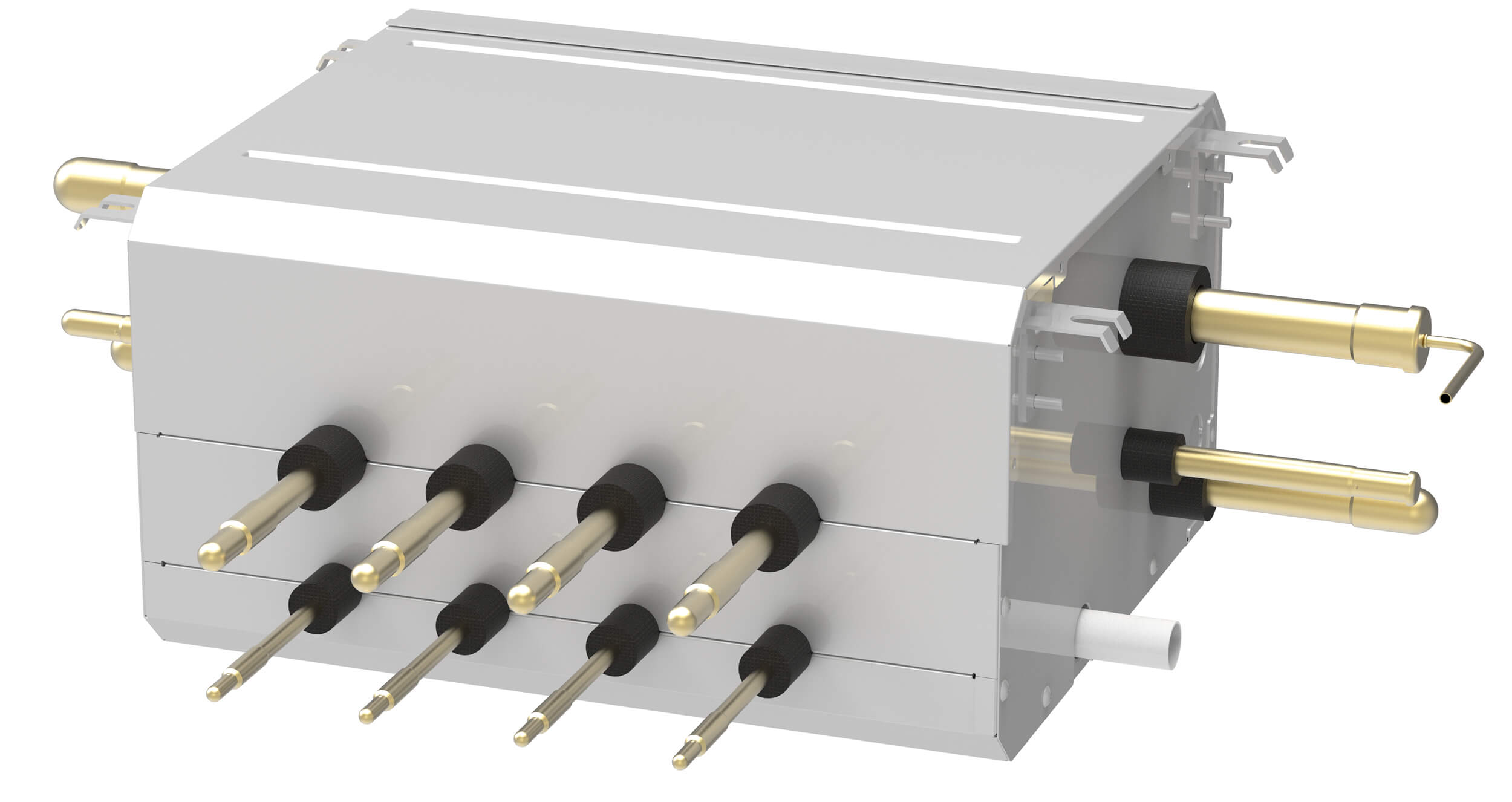

Modul de distribuție Heat Recovery Cooper&Hunter HR6BS4NK
HR6BS4NK este un modul de distribuție cu 4 ramuri pentru sisteme VRF CHV6 Heat Recovery, dimensionat pentru răcire și încălzire simultane pe mai multe zone.
Cu patru ramuri și până la 32 de unități interioare, acoperă 45 kW la răcire pe mai multe zone ale clădirii.
Caracteristici cheie
Configurația tehnică a modelului este rezumată prin valorile și dotările esențiale de mai jos.
- Ramuri: 4
- Unități interioare: maximum 32, câte 8 pe ramură
- Capacitate: 16 kW pe ramură, 45 kW total
- Alimentare: 220-240V / 1Ph / 50Hz
- Gabarit: 460×388×250 mm, 20.6 kg net
Beneficii
- Coordonarea Modurilor între Unitatea Externă și Cele Interioare: Sincronizează cerințele terminalelor cu regimul unității externe pentru o funcționare coerentă a instalației.
- Răcire și Încălzire Simultane: Permite alimentarea zonelor cu cerințe termice diferite în cadrul aceluiași sistem Heat Recovery.
- Design Modular pe Ramuri: Facilitează organizarea distribuției frigorifice și adaptarea numărului de ramuri la structura proiectului.
- Până la 8 Unități Interioare per Ramură: Concentrează mai multe terminale pe aceeași ramură și simplifică distribuția către zonele deservite.
- Alimentare Monofazată 220-240V: Ușurează integrarea electrică a modulului în instalațiile prevăzute cu alimentare monofazată.
Descriere
HR6BS4NK: modul de distribuție pentru sisteme VRF Heat Recovery
HR6BS4NK este un modul de distribuție cu patru ramuri, montat între unitatea externă CHV6 Heat Recovery și terminalele interioare pe care le grupează. Nu climatizează direct spațiul, ci realizează comutările necesare pentru ca zonele să funcționeze simultan în răcire și încălzire.
Modelul HR6BS4NK este o componentă de distribuție a instalației și se selectează împreună cu unitatea externă Heat Recovery, terminalele și traseele frigorifice ale proiectului.
Distribuția agentului în regim mixt răcire și încălzire
Prin cele patru ramuri, modulul repartizează agentul frigorific și comută independent regimul fiecărei grupe de terminale, rămânând un element de distribuție, nu o unitate de climatizare.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.
4 ramuri pentru organizarea distribuției
Configurația include 4 ramuri, cu maximum 8 unități interioare pe fiecare ramură și maximum 32 unități interioare conectabile la modul.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.
Până la 16 kW pe ramură și 45 kW în total
Capacitatea de răcire a unităților interioare poate ajunge la 16 kW pe ramură, iar capacitatea totală asociată modulului este de 45 kW.
Cele patru ramuri permit distribuirea capacității pe grupe mai mici, după zonele proiectului. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Racorduri frigorifice pentru legătura dintre UE și UI
Spre unitatea exterioară, diametrele cresc la 12.7 mm pe lichid, 22.2 mm pe gazul de înaltă presiune și 28.6 mm pe gazul de joasă presiune, în timp ce spre unitățile interioare sunt de 6.35 / 9.52 mm pe lichid și 12.7 / 15.9 mm pe gaz.
Pentru modelul HR6BS4NK, racorduri frigorifice pentru legătura dintre UE și UI se verifică împreună cu lungimile, diferențele de nivel și ramificațiile prevăzute în proiectul frigorific.
Alimentare monofazată 220-240V / 1Ph / 50Hz
Alimentarea electrică este monofazată, 220-240V / 1Ph / 50Hz. Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.
Cablarea de forță și comunicația către cele patru ramuri trebuie coordonate cu poziția modulului și cu spațiul rezervat verificărilor.
Gabarit 460×388×250 mm și greutate netă 20.6 kg
Dimensiunile modulului sunt 460×388×250 mm, iar greutatea netă este 20.6 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Lățimea mai mare cere o susținere corespunzătoare și spațiu pentru racordarea celor patru ramuri și pentru verificări. La amplasare se păstrează zonele de aspirație, refulare și intervenție indicate pentru exploatarea în siguranță a echipamentului.
HR6BS4NK, alegere documentată pentru proiectare și execuție
Pentru configurarea modelului HR6BS4NK, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Selecția accesoriilor și a terminalelor se poate verifica împreună cu echipa Cooper&Hunter.
Informații suplimentare
| Brand | Cooper&Hunter |
|---|
