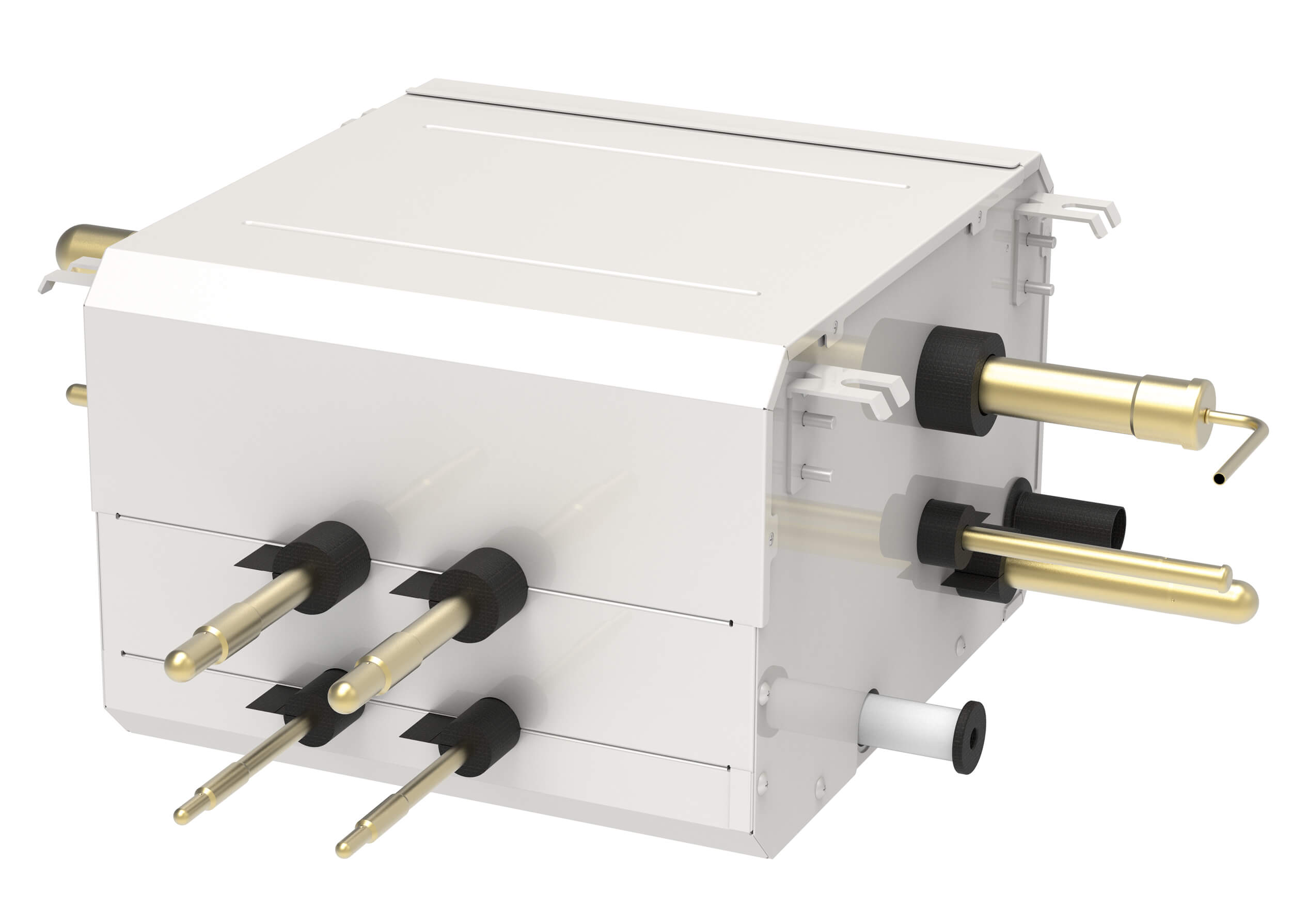

Modul de distribuție Heat Recovery Cooper&Hunter HR6BS2NK

HR6BS2NK: modul de distribuție pentru sisteme VRF Heat Recovery

În sistemele VRF cu recuperare de căldură, HR6BS2NK împarte agentul frigorific pe două ramuri, între sursa exterioară CHV6 și unitățile interioare. Rolul lui este să dirijeze circuitul astfel încât zonele conectate să poată lucra în regimuri opuse, unele în răcire, altele în încălzire.

Modelul HR6BS2NK este o componentă de distribuție a instalației și se selectează împreună cu unitatea externă Heat Recovery, terminalele și traseele frigorifice ale proiectului.

Nod de comutare pentru recuperarea de căldură

Cele două ramuri gestionate de modul permit ca terminalele conectate să lucreze în regimuri diferite, modulul comutând circulația agentului frigorific fără a fi el însuși o unitate de climatizare.

Configurația se proiectează ca ansamblu, împreună cu modulele de distribuție și terminalele compatibile, pentru ca fiecare zonă să primească regimul solicitat.

2 ramuri pentru organizarea distribuției

Configurația include 2 ramuri, cu maximum 8 unități interioare pe fiecare ramură și maximum 16 unități interioare conectabile la modul.

Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.

Până la 16 kW pe ramură și 28 kW în total

Capacitatea de răcire a unităților interioare poate ajunge la 16 kW pe ramură, iar capacitatea totală asociată modulului este de 28 kW.

Împărțirea pe două ramuri permite echilibrarea capacității între cele două grupe de terminale. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.

Racorduri frigorifice pentru legătura dintre UE și UI

Pe partea unității exterioare, conductele măsoară 9.52 mm la lichid, 19.05 mm la gazul de înaltă presiune și 22.2 mm la gazul de joasă presiune; către cele două ramuri, racordurile de unități interioare sunt de 6.35 / 9.52 mm pe lichid și pe gaz.

Pentru modelul HR6BS2NK, racorduri frigorifice pentru legătura dintre UE și UI se verifică împreună cu lungimile, diferențele de nivel și ramificațiile prevăzute în proiectul frigorific.

Alimentare monofazată 220-240V / 1Ph / 50Hz

Modulul se conectează la o rețea monofazată 220-240V / 1Ph / 50Hz. Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.

Alimentarea și liniile de comunicație spre cele două ramuri se planifică împreună cu amplasarea modulului și cu accesul pentru verificări.

Gabarit 340×388×250 mm și greutate netă 14.5 kg

Dimensiunile modulului sunt 340×388×250 mm, iar greutatea netă este 14.5 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.

Amplasarea trebuie să lase loc pentru racordarea celor două ramuri și pentru accesul de service la componente. La amplasare se păstrează zonele de aspirație, refulare și intervenție indicate pentru exploatarea în siguranță a echipamentului.

Integrarea modelului HR6BS2NK într-o soluție HVAC coerentă

Pentru configurarea modelului HR6BS2NK, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Pentru definitivarea soluției, echipa Cooper&Hunter este disponibilă la specificare.
